| Standard: | Kompatybilny z seriami PARKER ST, HANSEN ST, FOSTER FST | WP: | Ciśnienie robocze do 69 bar (1000 psi) |
|---|---|---|---|
| Materiał: | Mosiądz lub SS304 | rozmiar: | 1/8 "-1/2" |
| Wątek: | BSPP, BSPT, NPT, NPTF, SAE | Połączenie: | Kulki blokujące |
| High Light: | szybkozłączka o wysokim przepływie,szybkozłączka o wysokim przepływie |
||

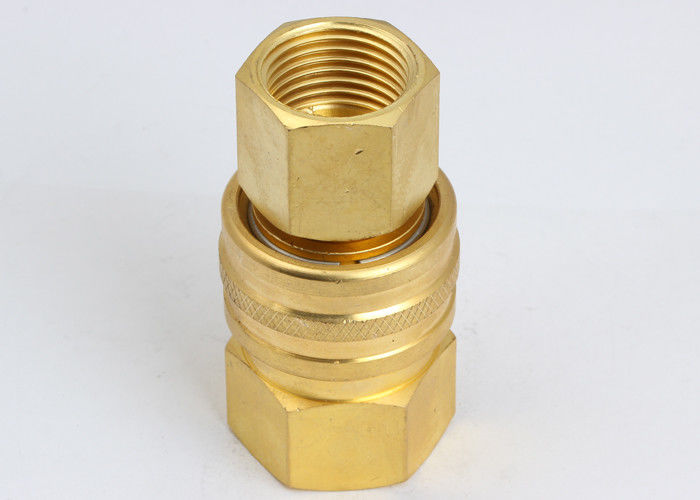

Seria ST, prosty interfejs, niezaworowe, ręczne złącza hydrauliczne typu tulejowego
Descripton:
Nyple stalowe są utwardzane dyfuzyjnie w celu zapewnienia odporności na Brinelling
Funkcjonalnie zamienia się z podobnymi szybkozłączami prostymi
Standardowe uszczelki nitrylowe
Dostępne opcje materiałowe
Kompatybilny z seriami PARKER ST, HANSEN ST, FOSTER FST
Specyfikacje:
| Rozmiar ciała (cale) | 1/8 | 1/4 | 3/8 | 1/2 |
| Współczynnik ciśnienia (PSI) | ||||
| Mosiądz Cplr / Npl | 1000 | 1000 | 1000 | 1000 |
| Stal Npl | 2000 | 2000 | 1500 | 1500 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 12 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 120 ℃ | |||
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l / min, 1PSID = 0,0069 MPa.
Gniazdo elektryczne
| CZĘŚĆ NR. | LS | ￠ D | HEX1 | ZA | T |
| LST-01SF | 27 | 18 | 14 | 10 | NPT1 / 8 |
| LST-02SF | 37 | 24 | 19 | 12 | NPT1 / 4 |
| LST-03SF | 41.5 | 29 | 24 | 13 | NPT3 / 8 |
| LST-04SF | 51 | 33 | 29 | 15 | NPT1 / 2 |
| LST-06SF | 53.4 | 40.9 | 38 | 19 | NPT3 / 4 |
| LST-08SF | 66 | 50.5 | 44.45 | 22 | NPT1 |
| CZĘŚĆ NR. | LS | ￠ D | HEX1 | ZA | T |
| LST-01SM | 29 | 18 | 14 | 10 | NPT1 / 8 |
| LST-02SM | 39.5 | 24 | 19 | 12 | NPT1 / 4 |
| LST-03SM | 43 | 29 | 24 | 13 | NPT3 / 8 |
| LST-04SM | 53 | 33 | 29 | 15 | NPT1 / 2 |
| LST-06SM | 56.7 | 40.9 | 38 | 19 | NPT3 / 4 |
| LST-08SM | 61.1 | 50.5 | 44.45 | 24 | NPT1 |
Wtyczka
| CZĘŚĆ NR. | LS | ￠ D | HEX1 | ZA | T |
| LST-01PF | 27 | 17 | 14 | 10 | NPT1 / 8 |
| LST-02PF | 37 | 19.5 | 17 | 12 | NPT1 / 4 |
| LST-03PF | 41.5 | 22.5 | 22 | 13 | NPT3 / 8 |
| LST-04PF | 51 | 26 | 27 | 15 | NPT1 / 2 |
| LST-06PF | 52 | 28.5 | 30 | 20 | NPT3 / 4 |
| LST-08PF | 60 | 30.5 | 38 | 22 | NPT1 |
| CZĘŚĆ NR. | LS | ￠ D | HEX1 | ZA | T |
| LST-01PM | 29 | 17 | 11 | 10 | NPT1 / 8 |
| LST-02PM | 39.5 | 19.5 | 14 | 12 | NPT1 / 4 |
| LST-15:00 | 43 | 22.5 | 17 | 13 | NPT3 / 8 |
| LST-04PM | 53 | 26 | 22 | 15 | NPT1 / 2 |
| LST-06PM | 57.2 | 28.5 | 27 | 19 | NPT3 / 4 |
| LST-08PM | 62.4 | 30.5 | 35 | 22 |
NPT1 |
