Standard: | ISO 7241-1 seria „B”, zawór grzybkowy | WP: | Ciśnienia robocze do 5000 psi (345 barów) |
---|---|---|---|
Material: | Carbon Steel | Rozmiar: | 1/8' - 1' |
Nitka: | BSPP, BSPT, NPT, NPTF, SAE | Połączenie: | Kulki blokujące |
High Light: | szybkozłącza serii parker 60,szybkozłącza hydrauliczne o wysokim przepływie,szybkozłącza hydrauliczne do maszyn budowlanych |
LSQ-S2, szybkozłącza hydrauliczne ISO7241-B, ogólnego przeznaczenia, seria Parker 60
Descripton:

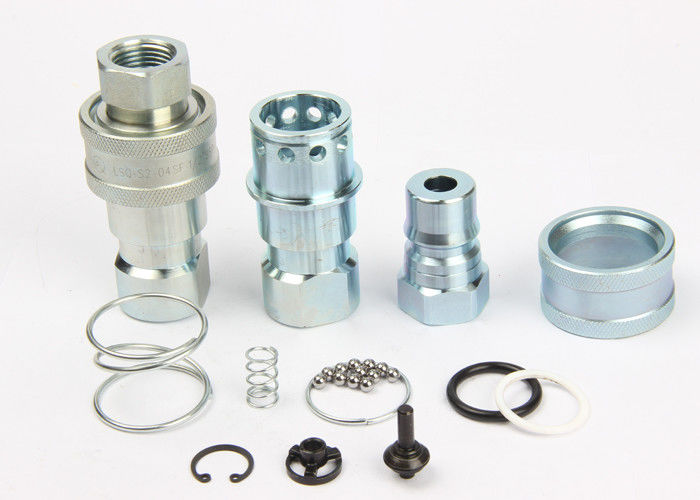

Szybkozłącze hydrauliczne typu zamkniętego LSQ-S2 (stal)
Aplikacje:
• Przemysłowe przewody hydrauliczne
• Przetwórstwo spożywcze i chemiczne
• Przewody wody i chłodziwa
• Urządzenia mobilne
• Może być używany z niektórymi gazami
Specyfikacje
Rozmiar ciała (cale) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Ciśnienie znamionowe (PSI) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
Znamionowy przepływ (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
Zakres temperatury | -20 ℃ do + 120 ℃ | |||||
Materiał uszczelnienia | NBR |
Cechy sprzęgieł serii LSQ-S2:
1. dostępne zawory membranowe zapobiegające rozłączeniu przecieków.
2.Zawory membranowe otwierają się automatycznie po podłączeniu, przy znamionowym ciśnieniu roboczym, w celu zapewnienia szybkiego przepływu.
3. Krytyczne części są utwardzane w celu zapewnienia trwałości.
4. Niezawodny mechanizm blokujący kulki utrzymuje razem współpracujące połówki.
5. Gniazdo i wtyczka są precyzyjnie obrabiane z litego pręta.
6.Seria LSQ-S2 jest zgodna z normą ISO 7241-B.
7.Kompatybilny z serią PARKER 60, FASTER HNV, AEROQUIP FD45 i HANSEN HK.
Występ: Płyn testowy: olej-200SUS.1GPM = 3,78 l / min, 1PSID = 0,0069 MPa
Seria LSQ-S2 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Gniazdo elektryczne
ISO | PARTNO. | LS | ¢ D | HEX1 | ZA | T |
5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1 / 8 NPT1 / 8 |
6.3 | LSQ-S2-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
10 | LSQ-S2-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
12.5 | LSQ-S2-04SF | 74 | 44.5 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
Wtyczka
ISO | PARTNO. | LP | re | do | HEX2 | ZA | T |
5 | LSQ-S2-01PF | 29 | 10.8 | 19 | 14 | 9.5 | G1 / 8 NPT1 / 8 |
6.3 | LSQ-S2-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
10 | LSQ-S2-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
12.5 | LSQ-S2-04PF | 46.5 | 23.5 | 28 | 28.5 | 20.5 | G1 / 2 NPT1 / 2 |
20 | LSQ-S2-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
25 | LSQ-S2-08PF | 63 | 37.8 | 45 | 41 | 23 | G1 „NPT1” |
Sprzężony
ISO | PARTNO. | L | ¢ D | HEX1 | HEX2 | T |
5 | LSQ-S2-01 | 58.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
6.3 | LSQ-S2-02 | 72 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
10 | LSQ-S2-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
12.5 | LSQ-S2-04 | 93,5 | 44.5 | 28.5 | 28.5 | G1 / 2 NPT1 / 2 |
20 | LSQ-S2-06 | 112,5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
25 | LSQ-S2-08 | 126,5 | 63.5 | 41 | 41 | G1 NPT1 |
