| Standard: | ISO 7241-1 seria „B”, zawór grzybkowy | WP: | Ciśnienia robocze do 2000 psi (138 bar) |
|---|---|---|---|
| Materiał: | Stal nierdzewna SS316 | rozmiar: | 1/8 '- 1' |
| Wątek: | BSPP, BSPT, NPT, NPTF, SAE | Połączenie: | Kulki blokujące |
| High Light: | szybkozłącze hydrauliczne,szybkozłącze przewodu hydraulicznego |
||

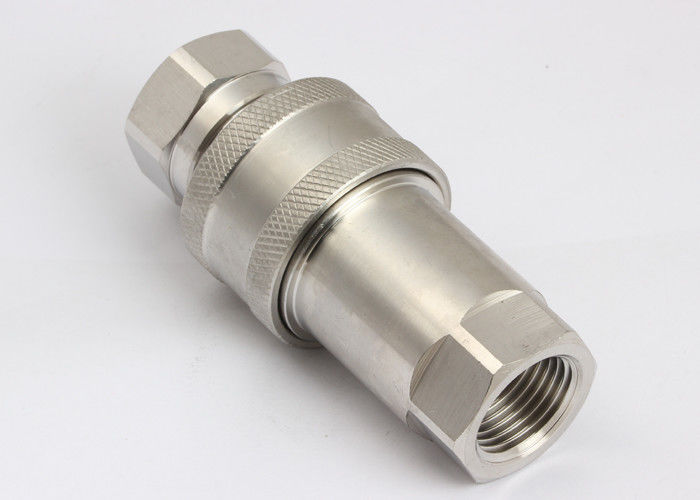

Szybkozłącza hydrauliczne LSQ-S2SS z ISO B, stal nierdzewna SS316
Descripton:
Szybkozłącze hydrauliczne typu zamkniętego LSQ-S2-SS (stal nierdzewna 316)
Specyfikacje:
| Rozmiar ciała (cale) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 2000 | 2000 | 1500 | 1500 | 1000 | 2000 |
| Znamionowy przepływ (GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (uszczelki standardowe) -20 ℃ do + 180 ℃ | ||||||
| Materiał uszczelnienia stojaka VITON | ||||||
Cechy sprzęgieł serii LSQ-S2-SS:
1. Dostępne zawory grzybkowe zapobiegające odłączonemu wyciekowi.
2. Zawory grzybkowe otwierają się automatycznie po podłączeniu, przy znamionowym ciśnieniu roboczym, w celu zapewnienia szybkiego przepływu.
3. Niezawodny mechanizm blokujący kulki utrzymuje razem pasujące połówki.
4. Gniazdo i wtyczka są precyzyjnie wykonane z litego pręta.
5. Seria LSQ-S2-SS jest zgodna z normą ISO 7241-B.
6. Kompatybilny z serią PARKER 60, FASTER HNV, AEROQUIP FD45 i HANSEN HK
Występ: Płyn testowy: olej-200SUS.1GPM = 3,78 l / min, 1PSID = 0,0069 MPa.
Seria LSQ-S2-SS (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Gniazdo elektryczne
| ISO | PARTNO. | LS | ￠ D | HEX1 | ZA | T |
| 5 | LSQ-S2-SS-01SF | 50 | 24 | 17 | 10 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-SS-02SF | 58 | 28.5 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03SF | 65 | 35 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-SS-04SF | 73.4 | 42 | 30 | 17 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06SF | 92 | 54 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08SF | 103 | 65 | 41 | 23 | G1 NPT1 |
Wtyczka
| ISO | PARTNO. | LP | re | do | HEX2 | ZA | T |
| 5 | LSQ-S2-SS-01PF | 31 | 10.8 | 19 | 14 | 10 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-SS-02PF | 36 | 14.2 | 22.8 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03PF | 40 | 19 | 25 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-SS-04PF | 46.5 | 23.5 | 28 | 27 | 17 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06PF | 56 | 31.5 | 36 | 36 | 22 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08PF | 63 | 37.8 | 35.5 | 41 | 23 |
G1 „NPT1” |
Sprzężony
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 5 | LSQ-S2-SS-01 | 62.5 | 24 | 17 | 14 | G1 / 8 NPT1 / 8 |
| 6.3 | LSQ-S2-SS-02 | 72.2 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S2-SS-03 | 80.5 | 35 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S2-SS-04 | 91,5 | 42 | 30 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S2-SS-06 | 112,5 | 54 | 36 | 36 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S2-SS-08 | 126,5 | 65 | 41 | 41 | G1 NPT1 |
