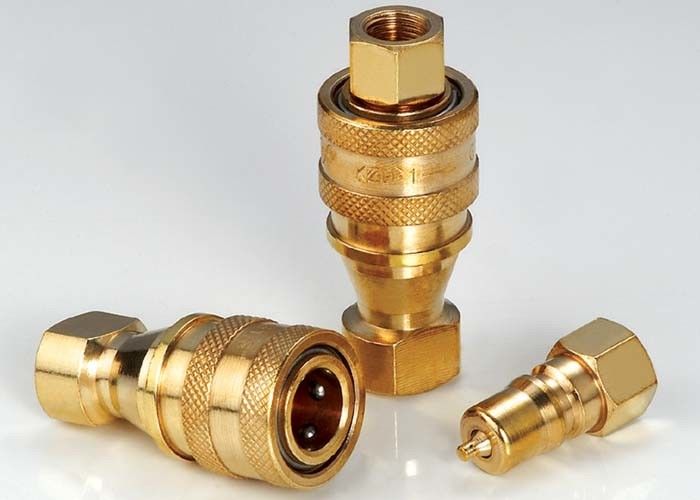

Szybkozłącza hydrauliczne KZD Mosiądz wysokowydajny ISO7241-B

large.img.alt
small.img.alt

Duży Obraz :  Szybkozłącza hydrauliczne KZD Mosiądz wysokowydajny ISO7241-B

Szczegóły Produktu:
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: KZD
Zapłata:
Minimalne zamówienie: Do negocjacji
Cena: negotiable
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Szczegółowy opis produktu
Standard: ISO 7241-1 seria „B”, zawór grzybkowy WP: Ciśnienia robocze do 69 bar (1000 psi)
Materiał: Mosiądz rozmiar: 1/8 '- 2'
Wątek: BSPP, BSPT, NPT, NPTF, SAE Połączenie: Kulki blokujące
High Light:

szybkozłącze przewodu hydraulicznego

,

szybkozłącze hydrauliczne

Złącza hydrauliczne KZD, ISO7241-B z gwintem wewnętrznym, mosiądz



Descripton:

KZD Wysokowydajne pneumatyczne i hydrauliczne szybkozłącze średniociśnieniowe (mosiężne)
Zastosowania: Sprzęgła KZD znajdują szerokie zastosowanie w hydraulice.Te podwójne złącza odcinające można znaleźć wszędzie tam, gdzie linie przesyłowe płynów muszą być podłączane i odłączane w celu obsługi lub konserwacji sprzętu, a utrata płynu jest niepożądana.Używany głównie z płynem hydraulicznym.Złącza KZD są również używane do chemikaliów, wody, pary i niektórych gazów.





Specyfikacje

Rozmiar ciała (cale) 1/8 1/4 3/8 1/2 3/4 1 1 (1/4) 1 (1/2) 2
Ciśnienie znamionowe (PSI) 1000 1000 1000 1000 1000 1000 800 800 800
Znamionowy przepływ (GPM) 1 3 6 12 28 50 75 100 150
Zakres temperatur (uszczelki standardowe) -20 ℃ do + 120 ℃
Standardowy materiał uszczelnienia NBR



Sprzęgła serii KZD charakteryzują się:

1. Dostępne zawory grzybkowe zapobiegające odłączonemu wyciekowi.

2. Zawory grzybkowe otwierają się automatycznie po podłączeniu przy znamionowym ciśnieniu roboczym, aby zapewnić szybki przepływ.

3. Niezawodny mechanizm blokujący kulki utrzymuje razem pasujące połówki.

4. Gniazdo i wtyczka są precyzyjnie wykonane z litego pręta.

5. Seria KZD jest zgodna z normą ISO7241-B.

6. Kompatybilny z serią PARKER 60, FASTER HNV, AEROQUIP FD45 i HANSEN HK.



Wydajność: Płyn testowy: Oil-150SUS.

Szybkozłącza hydrauliczne KZD Mosiądz wysokowydajny ISO7241-B 0



KZD (1/8 ", 1/4", 3/8 ", 1/2") KZD (3/4 ", 1", 11/4 ", 11/2", 2 ")

Gniazdo elektryczne

Szybkozłącza hydrauliczne KZD Mosiądz wysokowydajny ISO7241-B 1

ISO PARTNO. LS ¢ D HEX1 ZA T
5 KZD-01SF 48 24 14 8 G1 / 8
6.3 KZD-02SF 58 27 19 12.5 ZG1 / 4
10 KZD-03SF 65 35 22 13 ZG3 / 8
12.5 KZD-04SF 72.5 45 29 14 ZG1 / 2
20 KZD-06SF 88 54 36 17 ZG3 / 4
25 KZD-08SF 102 64.5 41 23 ZG1
31.5 KZD-10SF 115 69 54 27 ZG1-1 / 4
40 KZD-12SF 124 79 60 27 ZG1-1 / 2
50 KZD-16SF 132 102 77 30 ZG2
Uwaga: Tylko rozmiary 01 do 08 są zgodne z normą ISO 7241-B



WtyczkaSzybkozłącza hydrauliczne KZD Mosiądz wysokowydajny ISO7241-B 2

ISO PARTNO. LP re do HEX2 ZA T
5 KZD-01PF 29 10.8 19 14 8 G1 / 8
6.3 KZD-02PF 36 14.2 22.5 17 12.5 ZG1 / 4
10 KZD-03PF 40 19 25 22 13 ZG3 / 8
12.5 KZD-04PF 44 23.5 28 27 14 ZG1 / 2
20 KZD-06PF 52 31.4 36 36 17 ZG3 / 4
25 KZD-08PF 62 37.8 40 41 23 ZG1
31.5 KZD-10PF 70 45 45 52 27 ZG1-1 / 4
40 KZD-12PF 75 50 49 60 27 ZG1-1 / 2
50 KZD-16PF 80 70 52 77 30 ZG2
Uwaga: Tylko rozmiary 01 do 08 są zgodne z normą ISO 7241-B



SprzężonySzybkozłącza hydrauliczne KZD Mosiądz wysokowydajny ISO7241-B 3

ISO PARTNO. L ¢ D HEX1 HEX2 T
5 KZD-01 58.5 24 14 14 G1 / 8
6.3 KZD-02 72.5 28 19 17 ZG1 / 4
10 KZD-03 80.5 35 22 22 ZG3 / 8
12.5 KZD-04 89 45 29 27 ZG1 / 2
20 KZD-06 105 54 36 36 ZG3 / 4
25 KZD-08 124,5 64.5 41 41 ZG1
31.5 KZD-10 140,5 69 54 52 ZG1-1 / 4
40 KZD-12 150,5 79 60 60 ZG1-1 / 2
50 KZD-16 160,5 102 77 77 ZG2
Uwaga: Tylko rozmiary 01 do 08 są zgodne z normą ISO 7241-B
