Szczegóły Produktu:
Zapłata:
|
| Standard: | Seria ISO 5675, zawór kulowy | WP: | Ciśnienia robocze do 345 bar (5000 psi) |
|---|---|---|---|
| Materiał: | Stal węglowa | rozmiar: | 1/4 '- 1' |
| Wątek: | BSPP, BSPT, NPT, NPTF, SAE | Połączenie: | Kulki blokujące |
| High Light: | szybkozłącze hydrauliczne,szybkozłącze przewodu hydraulicznego |
||
LSQ-S4, ISO5675, złącza hydrauliczne z zaworem kulowym ze stali węglowej, chromowane trzy
Descripton:

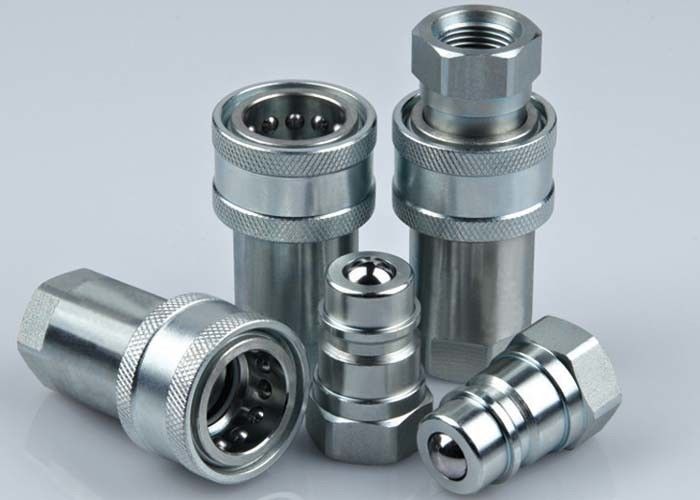

Zawory kulowe LSQ-S4 Typ Szybkozłącze hydrauliczne (stal)
Zastosowania: Seria LSQ-S4 zapewnia przemysłowi sprawdzoną konstrukcję do stosowania w sprzęcie budowlanym, sprzęcie leśnym, maszynach rolniczych, narzędziach olejowych, maszynach do hutnictwa stali i innych wymagających zastosowaniach hydraulicznych.
Specyfikacje:
| Rozmiar ciała (cale) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 120 ℃ | ||||
| Standardowy materiał uszczelnienia | NBR | ||||
Funkcje LSQ-S4:
1. Dostępne zawory grzybkowe zapobiegające odłączonemu wyciekowi.
2. Zawory kulowe dostępne dla solidnej niezawodności w ciężkich zastosowaniach hydraulicznych przy znamionowym ciśnieniu roboczym.
3. Do zaworów używane są twarde kulki ze stopu chromu, które są obciążane sprężynami na gniazdo zaworu.
4. Zawór zapewnia uszczelnienie metal-metal pomiędzy kulką a odlanym gniazdem.
5. Krytyczne części są utwardzane w celu zapewnienia trwałości.
6. Niezawodny mechanizm blokujący kulki utrzymuje razem pasujące połówki.
7. Gniazdo i wtyczka są precyzyjnie obrabiane z litego pręta.
8. Seria LSQ-S4 jest zgodna ze standardem ISO5675.
9. Kompatybilny z serią PARKER 4000 i FASTER NV / NS.
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l / min, 1PSID = 0,0069 MPa.
Seria LSQ-S4 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Gniazdo elektryczne
| ISO | PARTNO. | LS | ￠ D | HEX1 | ZA | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06SF (E) | 83.5 | 47.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Uwaga: szybsza wymiana LSQ-S4-06SF, wymiana LSQ-S4-06SF (E) Parker | ||||||
Wtyczka
| ISO | PARTNO. | LP | re | do | HEX2 | ZA | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06PF (E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1 „NPT1” |
| Uwaga: szybsza wymiana LSQ-S4-06SF, wymiana LSQ-S4-06SF (E) Parker | |||||||
Mocowanie łącznika
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S4-04 | 87,8 | 38.6 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-S4-06 | 107,8 | 48.2 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-S4-06 (E) | 102 | 47.5 | 35 | 33.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-S4-08 | 126,8 | 56.2 | 41 | 41 | G1 NPT1 |
| Uwaga: szybsza wymiana LSQ-S4-06SF, wymiana LSQ-S4-06SF (E) Parker | ||||||
