Szczegóły Produktu:
Zapłata:
|
| Standard: | Kompatybilny z serią NITTO HSP cupla, zawór grzybkowy | WP: | Ciśnienia robocze do 5000 psi (345 barów) |
|---|---|---|---|
| Materiał: | Stal węglowa | Rozmiar: | 1/4' - 1' |
| Nitka: | BSPP, BSPT, NPT, NPTF, SAE | Połączenie: | Kulki blokujące |
| High Light: | Utwardzone szybkozłącze hydrauliczne typu trwałości,złączki hydrauliczne Szybkozłącza,szybkozłącze hydrauliczne LSQ-S7 ze stali węglowej |
||

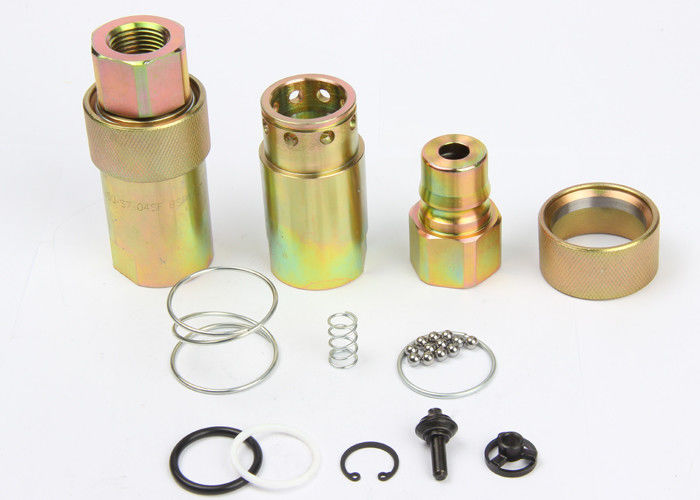

Utwardzona wytrzymałość Szybkozłącza hydrauliczne typu Quick Release LSQ-S7 Stal węglowa
Specyfikacje
| Rozmiar ciała (w) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (uszczelnienia standardowe) | -20℃ do +100℃ | ||||
| Standardowy materiał uszczelnienia | NBR | ||||
Cechy sprzęgieł serii LSQ-S7:
1. Dostępne zawory grzybkowe zapobiegające rozłączeniu wycieków.
2. Zawory grzybkowe otwierają się automatycznie po połączeniu, przy znamionowym ciśnieniu roboczym, aby zapewnić szybki przepływ.
3. Krytyczne części są utwardzane w celu zapewnienia trwałości.
4. Niezawodny mechanizm blokujący kulkę utrzymuje razem pasujące połówki.
5. Gniazdo i wtyczka są precyzyjnie obrabiane z pełnego pręta.
6. Kompatybilny z serią sprzęgaczy NITTO HSP.
Wydajność: płyn testowy: olej-200SUS, 1GPM = 3,78 l/min, 1PSID = 0,0069 MPa.
Seria LSQ-S7 (1/4", 3/8", 1/2", 3/4", 1")
Gniazdo elektryczne
| NUMER CZĘŚCI | LS | ￠D | SZEŚCIOKĄT1 | A | T |
| LSQ-S7-02SF | 53,4 | 28,5 | 19 | 12,5 | G1/4 NPT1/4 |
| LSQ-S7-03SF | 60,4 | 33 | 23 | 14 | G3/8 NPT3/8 |
| LSQ-S7-04SF | 72 | 43,5 | 35 | 18 | G1/2 NPT1/2 |
| LSQ-S7-06SF | 72 | 43,5 | 35 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Wtyczka
| NUMER CZĘŚCI | LP | C | HEX2 | A | T |
| LSQ-S7-02PF | 36 | 17,5 | 19 | 12 | G1/4 NPT1/4 |
| LSQ-S7-03PF | 38 | 22,5 | 23 | 13 | G3/8 NPT3/8 |
| LSQ-S7-04PF | 50 | 27,5 | 32 | 16 | G1/2 NPT1/2 |
| LSQ-S7-06PF | 50 | 27,5 | 32 | 18 | G3/4 NPT3/4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Mocowanie sprzęgła
| NUMER CZĘŚCI | Ł | ￠D | SZEŚCIOKĄT1 | HEX2 | T |
| LSQ-S7-02 | 72,5 | 28,5 | 19 | 19 | G1/4 NPT1/4 |
| LSQ-S7-03 | 76,5 | 33 | 23 | 23 | G3/8 NPT3/8 |
| LSQ-S7-04 | 95 | 43,5 | 35 | 32 | G1/2 NPT1/2 |
| LSQ-S7-06 | 95 | 43,5 | 35 | 32 | G3/4 NPT3/4 |
| LSQ-S7-08 | 119,2 | 58.2 | 46 | 41 | G1 NPT1 |
