Szczegóły Produktu:
Zapłata:
|
| Standard: | Kompatybilny z serią NITTO HSP cupla, zawór grzybkowy | WP: | Ciśnienia robocze do 5000 psi (345 barów) |
|---|---|---|---|
| Materiał: | Stal węglowa | Rozmiar: | 1/4' - 1' |
| Nitka: | BSPP, BSPT, NPT, NPTF, SAE | Połączenie: | Kulki blokujące |
| High Light: | Szybkozłącza hydrauliczne LSQ-S7,szybkozłącza hydrauliczne 1 '',szybkozłącza hydrauliczne 1/4'' |
||

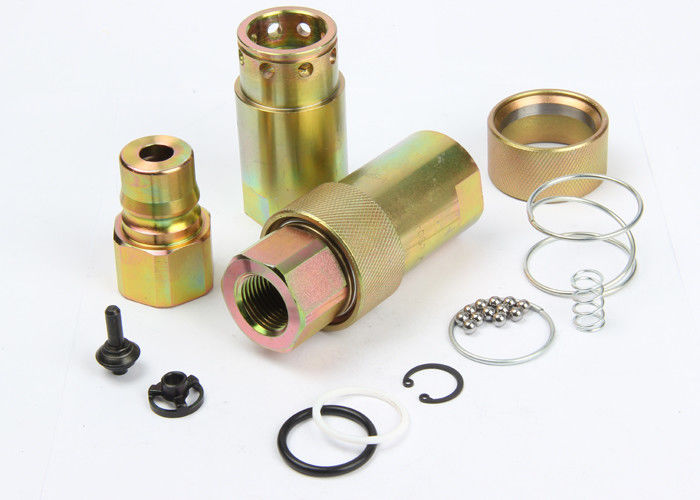

LSQ-S7 Nitto HSP typu cupla, złącza hydrauliczne ze stali węglowej, chrom trzy
Descripton:
Szybkozłącze hydrauliczne typu zamkniętego LSQ-S7 (stal)
Zastosowania: Seria LSQ-S7 zapewnia przemysłowi sprawdzoną konstrukcję do stosowania w sprzęcie budowlanym, sprzęcie leśnym, maszynach rolniczych, narzędziach olejowych, maszynach do hutnictwa stali i innych wymagających zastosowaniach hydraulicznych.
Specyfikacje
| Rozmiar ciała (cale) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 100 ℃ | ||||
| Standardowy materiał uszczelnienia | NBR | ||||
Sprzęgła serii LSQ-S7 posiadają:
Kompatybilny z serią złączek NITTO HSP.
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l / min, 1PSID = 0,0069 MPa.
Seria LSQ-S7 (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Gniazdo elektryczne
| PARTNO. | LS | ￠ D | HEX1 | ZA | T |
| LSQ-S7-02SF | 53.4 | 28.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03SF | 60.4 | 33 | 23 | 14 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | 18 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06SF | 72 | 43.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08SF | 93 | 58.2 | 46 | 22 | G1 NPT1 |
Wtyczka
| PARTNO. | LP | do | HEX2 | ZA | T |
| LSQ-S7-02PF | 36 | 17.5 | 19 | 12 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03PF | 38 | 22.5 | 23 | 13 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04PF | 50 | 27.5 | 32 | 16 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06PF | 50 | 27.5 | 32 | 18 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08PF | 61 | 36 | 41 | 22 | G1 NPT1 |
Mocowanie łącznika
| PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| LSQ-S7-02 | 72.5 | 28.5 | 19 | 19 | G1 / 4 NPT1 / 4 |
| LSQ-S7-03 | 76.5 | 33 | 23 | 23 | G3 / 8 NPT3 / 8 |
| LSQ-S7-04 | 95 | 43.5 | 35 | 32 | G1 / 2 NPT1 / 2 |
| LSQ-S7-06 | 95 | 43.5 | 35 | 32 | G3 / 4 NPT3 / 4 |
| LSQ-S7-08 | 119,2 | 58.2 | 46 | 41 | G1 NPT1 |
