Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: LST
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standardowy: |
Kompatybilny z seriami PARKER ST, HANSEN ST, FOSTER FST |
WP: |
Ciśnienie robocze do 1000 psi (69 bar) |
Materiał: |
Mosiądz lub SS304 |
Wielkość: |
1/8"-1/2" |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standardowy: |
Kompatybilny z seriami PARKER ST, HANSEN ST, FOSTER FST |
WP: |
Ciśnienie robocze do 1000 psi (69 bar) |
Materiał: |
Mosiądz lub SS304 |
Wielkość: |
1/8"-1/2" |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |

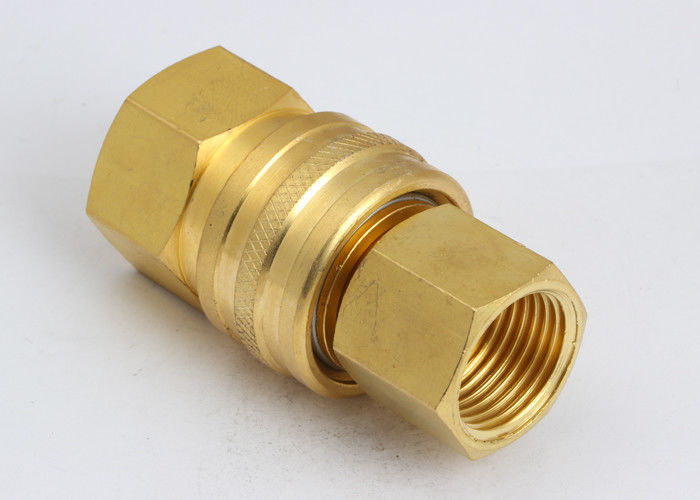

LST, wysoki przepływ, niski spadek ciśnienia, typ amerykański, sprzęgły hydrauliczne z mosiądzu lub SS304
Opis:
LST szybkie sprzężenie hydrauliczne typu amerykańskiego
Zastosowanie:
Przemysł spożywczy
Maszyny do prania wody i pary pod wysokim ciśnieniem
Linie przenoszące barwnik
Przewody chłodnicze pleśni
Sprzęt do czyszczenia dywanów
Specyfikacje:
| Rozmiar ciała (w) | 1/8 | 1/4 | 3/8 | 1/2 |
| Wskaźnik ciśnienia (PSI) | ||||
| Brass Cplr/ Npl | 1000 | 1000 | 1000 | 1000 |
| Włókiennictwo | 2000 | 2000 | 1500 | 1500 |
| Przepływ znamionowy ((GPM)) | 3 | 6 | 12 | 12 |
| Zakres temperatur (std uszczelnienia) | -20°C do +120°C | |||
Charakterystyka LST:
1Gładkie, otwarte otwory bez zaworu w każdej połowie zapewniają minimalny spadek ciśnienia i umożliwiają łatwe czyszczenie w zastosowaniach, w których te same linie są używane dla więcej niż jednego nośnika.
2Łączniki i sutki LST wykonane są z solidnych prętów, zapewniając trwałe, wysokiej jakości sprzężenie.
3Brzuchy LST są dostępne w mosiądzu i stali z cynkiem.Rogi zamykające kulki stalowych sutków LST są utrwalone w celu odporności na brynelling, gdy występują wysokie prędkości cyklu i wzrosty ciśnienia.
4Łącznik LST jest przełączeniem, ponieważ wymiarowo i funkcjonalnie może się wymieniać z podobnymi złączami innych producentów.
5Kompatybilny z serią PARKER ST, serią HANSEN ST, serią FOSTER FST.
Wydajność: Płyn testowy: olej-200SUS,1GPM=3,78L/min,1PSID=0,0069MPa.
Wtyczka
| Część numer jeden. | LS | ¢D | HEX1 | A | T |
| LST-01SF | 27 | 18 | 14 | 10 | NPT1/8 |
| LST-02SF | 37 | 24 | 19 | 12 | NPT1/4 |
| LST-03SF | 41.5 | 29 | 24 | 13 | NPT3/8 |
| LST-04SF | 51 | 33 | 29 | 15 | NPT1/2 |
| LST-06SF | 53.4 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SF | 66 | 50.5 | 44.45 | 22 | NPT1 |
| Część numer jeden. | LS | ¢D | HEX1 | A | T |
| LST-01SM | 29 | 18 | 14 | 10 | NPT1/8 |
| LST-02SM | 39.5 | 24 | 19 | 12 | NPT1/4 |
| LST-03SM | 43 | 29 | 24 | 13 | NPT3/8 |
| LST-04SM | 53 | 33 | 29 | 15 | NPT1/2 |
| LST-06SM | 56.7 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SM | 61.1 | 50.5 | 44.45 | 24 | NPT1 |
Wtykacz
| Część numer jeden. | LS | ¢D | HEX1 | A | T |
| LST-01PF | 27 | 17 | 14 | 10 | NPT1/8 |
| LST-02PF | 37 | 19.5 | 17 | 12 | NPT1/4 |
| LST-03PF | 41.5 | 22.5 | 22 | 13 | NPT3/8 |
| LST-04PF | 51 | 26 | 27 | 15 | NPT1/2 |
| LST-06PF | 52 | 28.5 | 30 | 20 | NPT3/4 |
| LST-08PF | 60 | 30.5 | 38 | 22 | NPT1 |
| Część numer jeden. | LS | ¢D | HEX1 | A | T |
| LST-01PM | 29 | 17 | 11 | 10 | NPT1/8 |
| LST-02PM | 39.5 | 19.5 | 14 | 12 | NPT1/4 |
| LST-03PM | 43 | 22.5 | 17 | 13 | NPT3/8 |
| LST-04PM | 53 | 26 | 22 | 15 | NPT1/2 |
| LST-06PM | 57.2 | 28.5 | 27 | 19 | NPT3/4 |
| LST-08PM | 62.4 | 30.5 | 35 | 22 |
NPT1 |
