Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: LSQ-RD
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standardowy: |
Kompatybilny z serią NITTO TSP |
WP: |
Ciśnienie robocze do 1000 psi (69 bar) |
Materiał: |
Mosiądz lub SS304 |
Wielkość: |
1/8"-1/2" |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standardowy: |
Kompatybilny z serią NITTO TSP |
WP: |
Ciśnienie robocze do 1000 psi (69 bar) |
Materiał: |
Mosiądz lub SS304 |
Wielkość: |
1/8"-1/2" |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |

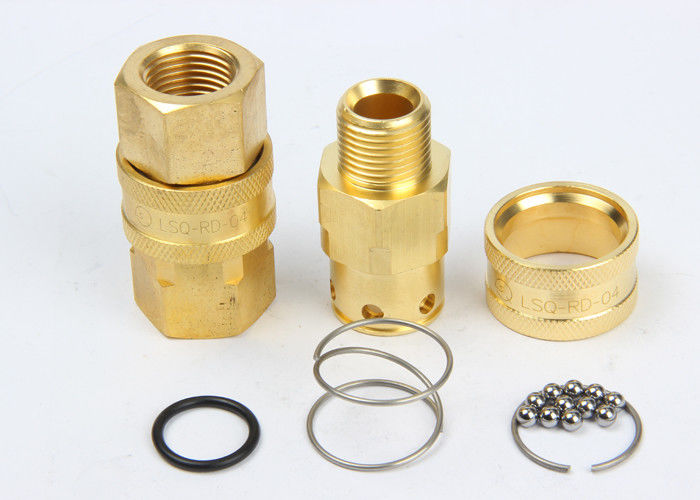

LSQ-RD, wysoki przepływ, konstrukcja bezzaworowa, wymiana z NITTO TSP, złącza hydrauliczne z mosiądzu lub SS304
Descripton:
Specyfikacje:
| Rozmiar ciała (cale) | 1/8 | 1/4 | 3/8 | 1/2 |
| Współczynnik ciśnienia (PSI) | ||||
| Mosiądz Cplr / Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr / Npl | 2000 | 2000 | 1500 | 1500 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 12 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 120 ℃ | |||
Funkcje LSQ-RD:
1. Gładki, otwarty otwór bez zaworów w żadnej połowie zapewnia minimalny spadek ciśnienia i umożliwia łatwe zamykanie w zastosowaniach, w których te same przewody są używane dla więcej niż jednego medium.
2. Łączniki i wtyki LSQ-RD są obrabiane maszynowo z litego pręta, co zapewnia trwałe połączenie wysokiej jakości.
3. Wtyki LSQ-RD są dostępne z mosiądzu i stali nierdzewnej 304 jako standardowe materiały produktu.
4. Nyple LSQ-RD są dostępne ze stali nierdzewnej 304, mosiądzu.
5. LSQ-RD jest złączem „wymiennym”, ponieważ wymiarowo i funkcjonalnie może się on zamieniać z podobnymi złączami wykonanymi przez innych producentów.
6. Kompatybilny z serią NITTO TSP.
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l / min, 1PSID = 0,0069 MPa
Seria LSQ-RD (1/8 ", 1/4", 3/8 ", 1/2") Gniazdo
| CZĘŚĆ NR. | LS | ￠ D | HEX1 | ZA | T |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| CZĘŚĆ NR. | LS | ￠ D | HEX1 | ZA | T |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1 / 4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3 / 8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3 / 4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
Wtyczka
| CZĘŚĆ NR. | LP | do | HEX2 | ZA | T |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1 / 8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3 / 8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1 / 2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3 / 4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| CZĘŚĆ NR. | LP | do | HEX1 | ZA | T |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1 / 8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1 / 4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3 / 8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1 / 2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3 / 4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
