Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: LSQ-TM
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standardowy: |
Kompatybilny z serią TEMA TH |
WP: |
Ciśnienie robocze do 3000psi (207 bar) |
Materiał: |
Stal węglowa |
Wielkość: |
1/2"-1" |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standardowy: |
Kompatybilny z serią TEMA TH |
WP: |
Ciśnienie robocze do 3000psi (207 bar) |
Materiał: |
Stal węglowa |
Wielkość: |
1/2"-1" |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |

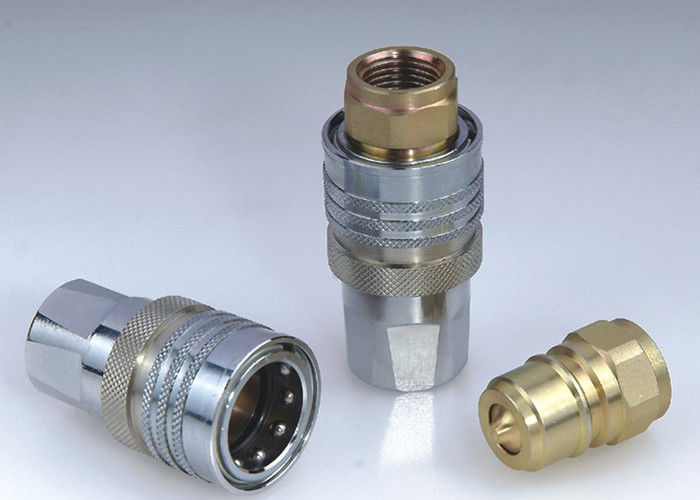

LSQ-TM, TEMA TH Type, Sprzęgła hydrauliczne w Carbon Steel Chrome Trzy
Descripton:
Szybkozłącze hydrauliczne typu zamkniętego LSQ-TM (stal)
Zastosowania: Seria LSQ-TM zapewnia przemysłowi sprawdzoną konstrukcję do stosowania w sprzęcie budowlanym, sprzęcie leśnym, maszynach rolniczych, narzędziach olejowych, maszynach do hutnictwa stali i innych wymagających zastosowaniach hydraulicznych.
Specyfikacje:
| Rozmiar ciała (cale) | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 3000 | 3000 | 3000 |
| Znamionowy przepływ (GPM) | 12 | 28 | 50 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 120 ℃ | ||
| Uszczelka standardowa | NBR | ||
Cechy sprzęgieł serii LSQ-TM:
1. Dostępne zawory grzybkowe zapobiegające odłączonemu wyciekowi.
2. Zawory grzybkowe otwierają się automatycznie po podłączeniu, przy znamionowym ciśnieniu roboczym, w celu zapewnienia szybkiego przepływu.
3. Krytyczne części są utwardzane w celu zapewnienia trwałości.
4. Niezawodny mechanizm blokujący kulki utrzymuje razem pasujące połówki.
5. Gniazdo i wtyczka są precyzyjnie obrabiane z litego pręta.
6. Kompatybilny z serią TEMA TH5000.
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l / min, 1PSID = 0,0069 MPa
Seria TPL (1/2 ")
| PARTNO. | T | ￠ D | HEX1 | HEX2 | L | LS | LP |
| LSQ-TM-04 | G1 / 2 | 40 | S30 | S27 | 83.4 | 66.7 | 41.5 |
| LSQ-TM-06 | G3 / 4 | 52 | S38.3 | S36 | 94.5 | 76,4 | 47 |
| LSQ-TM-08 | G1 | 62 | S45 | S45 | 113,8 | 92.4 |
56.5 |
