Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: LSQ-ISOA
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standardowy: |
ISO 7241-1 seria „A”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 5000 psi (345 barów) |
Materiał: |
Stal węglowa |
Wielkość: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standardowy: |
ISO 7241-1 seria „A”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 5000 psi (345 barów) |
Materiał: |
Stal węglowa |
Wielkość: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |

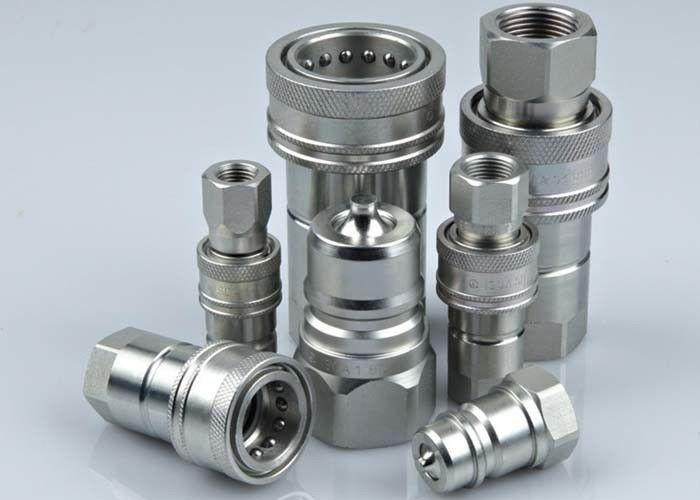

Sprzęgła hydrauliczne LSQ-ISOA ze stali węglowej ISO A, chromowane trzy
Descripton:
SZYBKOZŁĄCZE HYDRAULICZNE TYPU ZAMKNIĘCIA LSQ-ISOA (STAL) (NOWOŚĆ)
Zastosowania: Seria LSQ-ISOA wprowadza do przemysłu sprawdzoną konstrukcję do stosowania w sprzęcie budowlanym, sprzęcie leśnym, maszynach rolniczych, narzędziach olejowych, urządzeniach olejowych, maszynach hutniczych i innych wymagających zastosowaniach hydraulicznych.
Specyfikacje:
| Rozmiar ciała (cale) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 120 ℃ | ||||
| Standardowy materiał uszczelnienia | NBR |
Cechy sprzęgieł serii LSQ-ISOA:
· Nowa konstrukcja zaworu, może wytrzymać uszkodzenia spowodowane wysokim przepływem i ciśnieniem impulsu, co zapewnia zaawansowane działanie.
· Dostępne zawory grzybkowe zapobiegające odłączonemu wyciekowi.
· Zawory grzybkowe otwierają się automatycznie po podłączeniu, przy znamionowym ciśnieniu roboczym, aby zapewnić szybki przepływ.
· Krytyczne części są utwardzane w celu zapewnienia trwałości.
· Niezawodny mechanizm blokujący kulki utrzymuje razem pasujące połówki.
· Gniazdo i wtyczka są precyzyjnie obrabiane z litego pręta.
· Nowa obróbka chromowania zapewnia zaawansowane działanie antykorozyjne
· Seria LSQ-ISOA jest zgodna z normą ISO 7241-A
· Kompatybilny z serią PARKER 6600, FASTER ANV, AEROQUIP 5600 i HANSEN HA 15000
| ISO | PARTNO. | LS | ΦD | HEX1 | ZA | T |
| 6.3 | LSQ-ISOA-02SF | 50 | Φ26 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03SF | 57.1 | Φ31,5 | 22 | 16 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04SF | 66 | Φ38,5 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06SF | 82.5 | Φ48 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08SF | 100 | Φ58 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | LP | re | do | HEX2 | ZA | T |
| 6.3 | LSQ-ISOA-02PF | 38.5 | 11.8 | 15 | 19 | 13 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03PF | 39 | 17.3 | 19 | 22 | 16 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04PF | 44 | 20.5 | 29 | 27 | 18 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06PF | 55 | 29 | 29 | 34 | 20.5 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08PF | 66 | 34.3 | 35 | 41 | 20.5 | G1 NPT1 |
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 6.3 | LSQ-ISOA-02 | 74.2 | Φ26 | 19 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-ISOA-03 | 78.5 | Φ31,5 | 22 | 22 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-ISOA-04 | 88.2 | Φ38,5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-ISOA-06 | 110.4 | Φ48 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-ISOA-08 | 132,9 | Φ56 | 41 | 41 |
G1 NPT1 |
