Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: LSQ-PK
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standardowy: |
Seria ISO 5675, zawór grzybkowy |
WP: |
Ciśnienia robocze do 5000 psi (345 barów) |
Materiał: |
Stal węglowa |
Wielkość: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standardowy: |
Seria ISO 5675, zawór grzybkowy |
WP: |
Ciśnienia robocze do 5000 psi (345 barów) |
Materiał: |
Stal węglowa |
Wielkość: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
LSQ-PK, ISO5675, złącza hydrauliczne z zaworem grzybkowym ze stali węglowej, chromowane trzy
Descripton:

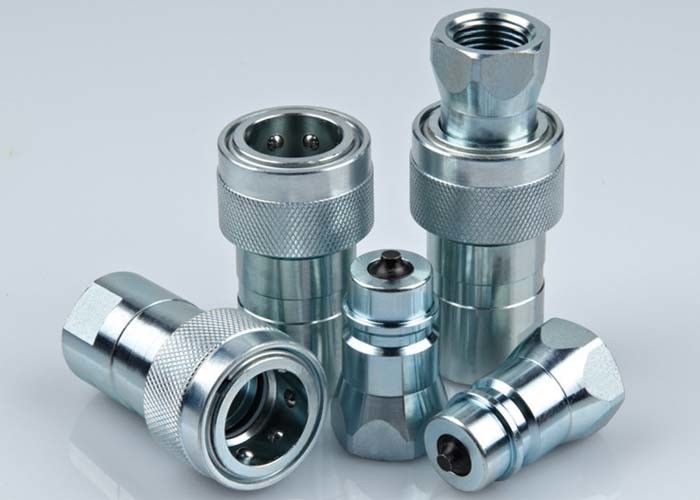

Szybkozłącze hydrauliczne typu zamkniętego LSQ-PK (stal)
Zastosowania: Seria LSQ-PK zapewnia przemysłowi sprawdzoną konstrukcję do stosowania w sprzęcie budowlanym, sprzęcie leśnym, maszynach rolniczych, narzędziach olejowych, maszynach hutniczych i innych wymagających zastosowaniach hydraulicznych.
Specyfikacje:
| Rozmiar ciała (cale) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 120 ℃ | ||||
| Standardowy materiał uszczelnienia | NBR | ||||
Sprzęgła serii LSQ-PK posiadają:
1. Dostępne zawory grzybkowe zapobiegające odłączonemu wyciekowi.
2. Zawory grzybkowe otwierają się automatycznie po podłączeniu, przy znamionowym ciśnieniu roboczym, w celu zapewnienia szybkiego przepływu.
3. Krytyczne części są utwardzane w celu zapewnienia trwałości.
4. Niezawodny mechanizm blokujący kulki utrzymuje razem pasujące połówki.
5. Gniazdo i wtyczka są precyzyjnie obrabiane z litego pręta.
6. Seria LSQ-PK jest zgodna z normą ISO5675.
7. Kompatybilny z serią PARKER 4000 i FASTER NV / NS
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l / min, 1PSID = 0,0069 MPa.
Seria LSQ-PK (1/4 ", 3/8", 1/2 ", 3/4", 1 ")
Gniazdo elektryczne
| ISO | PARTNO. | LS | ￠ D | HEX1 | ZA | T |
| 6.3 | LSQ-PK-02SF | 55.5 | 27.6 | 22.2 | 12.5 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-PK-03SF | 60.5 | 34 | 24 | 13 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-PK-04SF | 68 | 38 | 27 | 16 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-PK-06SF | 83 | 47.5 | 35 | 18 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-PK-06SF (E) | 82.5 | 48.2 | 34 | 19 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-PK-08SF | 97,5 | 56.2 | 41 | 21 | G1 NPT1 |
| Uwaga: wymiana LSQ-PK-06SF PARKER, wymiana LSQ-PK-06SF (E) SZYBCIEJ) | ||||||
Wtyczka
| ISO | PARTNO. | LP | re | do | HEX2 | ZA | T | |
| 6.3 | LSQ-PK-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1 / 4 NPT1 / 4 | |
| 10 | LSQ-PK-03PF | 40 | 19 | 22 | 24 | 13 | G3 / 8 NPT3 / 8 | |
| 12.5 | LSQ-PK-04PF | 46 | 20.5 | 29 | 27 | 18 | G1 / 2 NPT1 / 2 | |
| 20 | LSQ-PK-06PF | 51 | 26.9 | 28.5 | 33.3 | 18 | G3 / 4 NPT3 / 4 | |
| 20 | LSQ-PK-06PF (E) | 53.5 | 28 | 32 | 34 | 19 | G3 / 4 NPT3 / 4 | |
| 25 | LSQ-PK-08PF | 64 | 31.3 | 34 | 41 | 21 | G1 „NPT1” | |
| Uwaga: wymiana LSQ-PK-06PF PARKER, wymiana LSQ-PK-06PF (E) SZYBCIEJ) | ||||||||
Sprzężony
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 6.3 | LSQ-PK-02 | 74.2 | 27.6 | 22.2 | 19 | G1 / 4 NPT1 / 4 |
| 10 | LSQ-PK-03 | 80.2 | 34 | 24 | 24 | G3 / 8 NPT3 / 8 |
| 12.5 | LSQ-PK-04 | 92.3 | 38.5 | 27 | 27 | G1 / 2 NPT1 / 2 |
| 20 | LSQ-PK-06 | 102.2 | 47.5 | 35 | 33.3 | G3 / 4 NPT3 / 4 |
| 20 | LSQ-PK-06 (E) | 107,8 | 48.2 | 34 | 34 | G3 / 4 NPT3 / 4 |
| 25 | LSQ-PK-08 | 128,8 | 56.2 | 41 | 41 | G1 NPT1 |
| Uwaga: wymiana LSQ-PK-06 PARKER, wymiana LSQ-PK-06 (E) SZYBCIEJ) | ||||||
