Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: KZF
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standard: |
ISO 7241-1 seria „B”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 1000 psi (69 barów) |
Materiał: |
Stal nierdzewna |
Rozmiar: |
1/8' - 2' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standard: |
ISO 7241-1 seria „B”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 1000 psi (69 barów) |
Materiał: |
Stal nierdzewna |
Rozmiar: |
1/8' - 2' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |

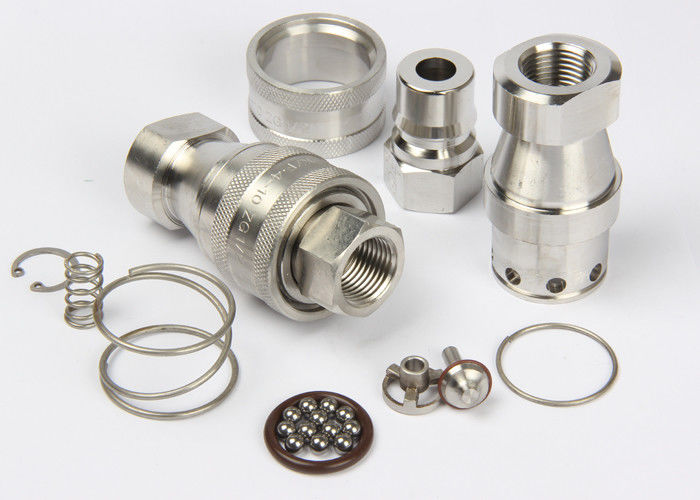

Szybkozłącza hydrauliczne KZF, ISO7241-B z gwintem wewnętrznym, stal nierdzewna SS304
opis:
Szybkozłącze hydrauliczne typu zamkniętego KZF (stal nierdzewna 304)
Sprzęgła KZF są stosowane w całym spektrum zastosowań hydraulicznych.Te złącza z podwójnym odcięciem można znaleźć wszędzie tam, gdzie linie przesyłu płynów muszą być podłączane i odłączane w celu obsługi lub konserwacji sprzętu, a utrata płynu jest niepożądana.Stosowany głównie z płynem hydraulicznym.Złącza KZF są również stosowane z chemikaliami, wodą, parą wodną i niektórymi gazami.
Specyfikacje
| Rozmiar ciała (w) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Ciśnienie znamionowe (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Znamionowy przepływ (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Zakres temperatur (uszczelnienia standardowe) | -20℃ do +120℃ | ||||||||
| Standardowy materiał uszczelnienia | VITON | ||||||||
Cechy sprzęgieł serii KZF:
1, Pozytywne, szybkie połączenie zapewnione przez zatrzaskowy system kulowy blokujący.Po podłączeniu połówki męskie i żeńskie mogą się obracać, nawet pod ciśnieniem, unikając w ten sposób naprężeń skrętnych w elastycznych wężach.
2, Zaprojektowany, aby wytrzymać skoki wysokiego ciśnienia i impulsy.
3, zawory grzybkowe mają zrównoważone sprężyny i skalibrowane kanały przepływu oleju, aby zminimalizować spadek ciśnienia.
4, uszczelki zaworów grzybkowych mają odporne na wstrząsy krawędzie ochronne.
5. Seria KZF jest zgodna z normą ISO 7241-B
6. Kompatybilny z seriami PARKER 60, FASTER HNV, AEROQUIP FD45 i HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Gniazdo elektryczne
| ISO | NUMER CZĘŚCI | LS | ￠D | SZEŚCIOKĄT1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Uwaga: Tylko rozmiary od 01 do 08 są zgodne z normą ISO 7241-B | ||||||
Wtyczka
| ISO | NUMER CZĘŚCI | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZF-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Uwaga: Tylko rozmiary od 01 do 08 są zgodne z normą ISO 7241-B | |||||||
Mocowanie sprzęgła
| ISO | NR CZĘŚCI | Ł | ￠D | SZEŚCIOKĄT1 | HEX2 | T |
| 5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZF-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Uwaga: Tylko rozmiary od 01 do 08 są zgodne z normą ISO 7241-B | ||||||
