Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: LSQ-S8
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standardowy: |
ISO 7241-1 seria „B”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 1000 psi (69 barów) |
Materiał: |
Mosiądz |
Wielkość: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standardowy: |
ISO 7241-1 seria „B”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 1000 psi (69 barów) |
Materiał: |
Mosiądz |
Wielkość: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |

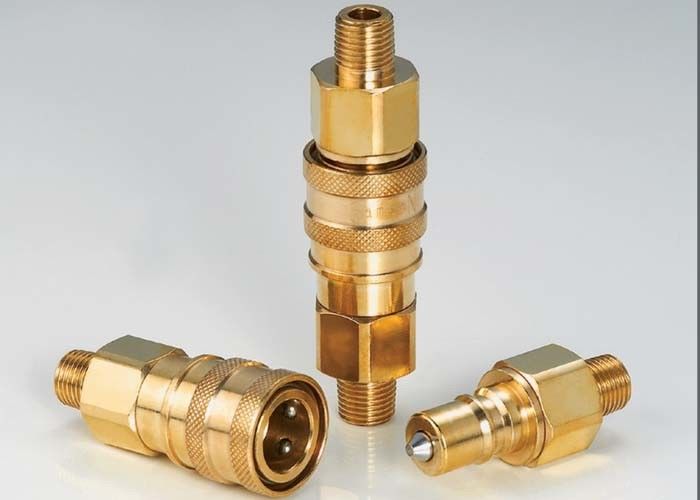

Złącza hydrauliczne LSQ-S8, ISO7241-B z gwintem zewnętrznym, mosiądz
Descripton:
LSQ-S8 średniociśnieniowe wysokowydajne pneumatyczne i hydrauliczne szybkozłącze (MOSIĄDZ)
Zastosowania: sprzęgła LSQ-S8 są używane w całym spektrum zastosowań hydraulicznych.Te podwójne złącza odcinające można znaleźć wszędzie tam, gdzie trzeba podłączać i odłączać linie przesyłowe płynów w celu obsługi lub konserwacji sprzętu, a utrata płynu jest niepożądana LSQ-S8 są używane w sprzęcie budowlanym, sprzęcie leśnym, maszynach rolniczych, narzędziach olejowych, maszynach do hutnictwa stali i innych wymagających zastosowaniach hydraulicznych.
Specyfikacje
| Rozmiar ciała (cale) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatury | -20 ℃ do + 120 ℃ | ||||
| Materiał uszczelnienia stojaka | NBR | ||||
Cechy sprzęgieł serii LSQ-S8:
1. Dostępne zawory grzybkowe zapobiegające odłączonemu wyciekowi.
2. Zawory grzybkowe otwierają się automatycznie po podłączeniu, przy znamionowym ciśnieniu roboczym, w celu zapewnienia szybkiego przepływu.
3. Niezawodny mechanizm blokujący kulki utrzymuje razem pasujące połówki.
4. Gniazdo i wtyczka są precyzyjnie wykonane z litego pręta.
5. Seria LSQ-S8 jest zgodna z normą ISO 7241-B.
6. Kompatybilny z serią PARKER 60, FASTER HNV, AEROQUIP FD45 i HANSEN HK
| ISO | PARTNO. | LS | ￠ D | HEX1 | ZA | T |
| 6.3 | LSQ-S8-02SM | 62.5 | 27 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03SM | 68.5 | 35 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04SM | 77.5 | 45 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06SM | 93,5 | 54 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 98 | 64.5 | 41 | 20 |
ZG1 NPT1 |
| ISO | PARTNO. | LP | re | do | HEX2 | ZA | T |
| 6.3 | LSQ-S8-02PM | 53 | 14.2 | 22.5 | 22 | 13 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03PM | 55.5 | 19 | 25 | 27 | 13 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04PM | 64.5 | 23.5 | 28 | 30 | 16 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06PM | 74.5 | 31.4 | 36 | 36 | 18 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08SM | 78 | 37.8 | 40 | 41 | 20 | ZG1 NPT1 |
| ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S8-02 | 94 | 27 | 22 | 22 | ZG1 / 4 NPT1 / 4 |
| 10 | LSQ-S8-03 | 99 | 35 | 27 | 27 | ZG3 / 8 NPT3 / 8 |
| 12.5 | LSQ-S8-04 | 115,5 | 45 | 30 | 30 | ZG1 / 2 NPT1 / 2 |
| 20 | LSQ-S8-06 | 133 | 54 | 36 | 36 | ZG3 / 4 NPT3 / 4 |
| 25 | LSQ-S8-08 | 136,5 | 64.5 | 41 | 41 | ZG1 NPT1 |
