Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: KZE-B
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standardowy: |
Kompatybilny z serią PARKER 3000, blokowany gwintem |
WP: |
Ciśnienia robocze do 10 000 psi (689 barów) |
Materiał: |
Stal węglowa |
Wielkość: |
1/4' - 3/8' |
Nitka: |
NPT |
Połączenie: |
Blokada wątku |
Standardowy: |
Kompatybilny z serią PARKER 3000, blokowany gwintem |
WP: |
Ciśnienia robocze do 10 000 psi (689 barów) |
Materiał: |
Stal węglowa |
Wielkość: |
1/4' - 3/8' |
Nitka: |
NPT |
Połączenie: |
Blokada wątku |
Typ połączenia gwintowanego KZE-B, złącza hydrauliczne ze stali węglowej, chrom trzy
Descripton:

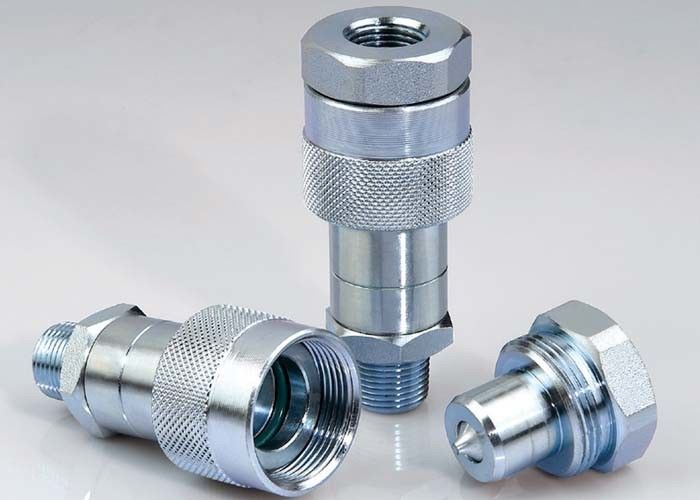

Szybkozłącze hydrauliczne typu KZE-B Thread Locked (stal)
Zastosowania: Złącza SongQiao serii KZE-B z systemem blokowania połączeń gwintowanych i precyzyjnymi kulowymi zaworami zwrotnymi są przeznaczone do zastosowań w ekstremalnie wysokim ciśnieniu, takich jak przenośne podnośniki hydrauliczne.
Specyfikacje:
| Rozmiar ciała (cale) | 1/4 | 3/8 |
| Ciśnienie znamionowe (PSI) | 10.000 | |
| Znamionowy przepływ (GPM) | 3 | 6 |
| Zakres temperatur (uszczelki standardowe) | -20 ℃ do + 120 ℃ | |
| Standardowy materiał uszczelnienia NBR | ||
Cechy KZE-B:
1. Wykonane z litej stali prętowej dla trwałości.
2. Seria KZE-B wykorzystuje mechanizm blokujący tulei gwintowanej, współpracuje z pasującymi gwintami zewnętrznymi na złączce.W celu połączenia obie połówki należy skręcić ręcznie.
3. Do zaworów używane są twarde kulki ze stopu chromu.Są obciążone sprężyną, co zapewnia pewne osadzenie zaworu.
4. Zawór zapewnia uszczelnienie metal-metal pomiędzy kulką a odlanym gniazdem.
5. Uszczelka interfejsu jest wykonana z poliuretanu, który jest odporny na wytłaczanie pod wysokim ciśnieniem.
6. Gwintowany element ustalający zaworu zapewnia zatrzymanie zaworu, które zapewnia prawidłowe wyrównanie zaworu.
7. Kompatybilny z serią PARKER 3000 i FASTER PVVM.
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l / min, 1PSID = 0,0069 MPa.
Seria KZE-B (1/4 ", 3/8")
Gniazdo elektryczne
| PARTNO. | LS | ￠ D | HEX1 | ZA | T |
| KZB-B-02SM | 60.8 | 28.5 | 22 | 13.5 | NPT1 / 4 |
| KZB-B-03SM | 73.5 | 35 | 25 | 14.4 | NPT3 / 8 |
Wtyczka
| PARTNO. | LP | do | HEX2 | ZA | T |
| KZE-B-02PF | 32.5 | 11.2 | 19 | 13 | NPT1 / 4 |
| KZE-B-03PF | 35 | 16 | 32 | 13.5 |
NPT3 / 8
|
Mocowanie łącznika
| PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
| KZE-B-02 | 74.5 | 28.5 | 22 | 19 | NPT1 / 4 |
| KZE-B-03 | 83.5 | 35 | 25 | 32 | NPT3 / 8 |
