LSQ-S4, ISO5675, szybkozłącza hydrauliczne typu zaworu kulowego ze stali węglowej, chromowane trzy
opis:

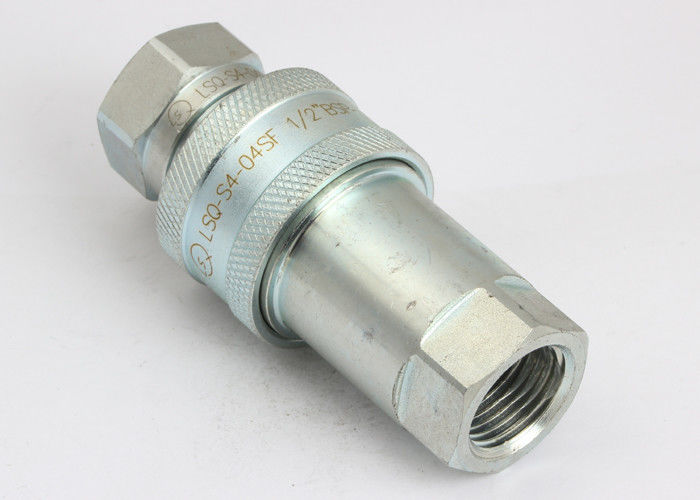

Zawory kulowe LSQ-S4 typu Szybkozłącze hydrauliczne (stal)
Zastosowania: „LSQ-S4” to seria szybkozłączy z zaworem kulowym, wykonanych ze stali węglowej z powłoką cynkową
obróbka powierzchniowa.W oparciu o dobrą odporność na zużycie zaworów kulowych, złącza „LSQ-S4” są stosowane głównie w zastosowaniach rolniczych.Rozmiar 1/2 będzie zamienny z międzynarodową normą ISO 7241-1 „A”.
Dane techniczne:
| Rozmiar ciała (w) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| Ciśnienie znamionowe (PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
| Zakres temperatur (uszczelnienia standardowe) | -20℃ do +120℃ | ||||
| Standardowy materiał uszczelnienia | NBR | ||||
Funkcje LSQ-S4:
1. Dostępne zawory grzybkowe zapobiegające rozłączeniu wycieków.
2. Dostępne zawory kulowe zapewniające solidną niezawodność w zastosowaniach hydraulicznych o dużym obciążeniu przy znamionowym ciśnieniu roboczym.
3. Twarde kulki ze stopu chromu są używane do zaworów, które są ładowane na gniazdo zaworu za pomocą sprężyn.
4. Zawór zapewnia uszczelnienie typu metal-metal pomiędzy kulą a gniazdem stożkowym.
5. Krytyczne części są utwardzane, aby zapewnić trwałość.
6. Niezawodny mechanizm blokujący kulkę utrzymuje razem pasujące połówki.
7. Gniazdo i wtyczka są precyzyjnie obrabiane z pełnego pręta.
8. Seria LSQ-S4 jest zgodna z normą ISO5675.
9. Kompatybilny z seriami PARKER 4000 i FASTER NV/NS.
Wydajność: Płyn testowy: olej-200SUS, 1GPM = 3,78 l/min, 1PSID = 0,0069 MPa.
Seria LSQ-S4 (1/4", 3/8", 1/2", 3/4", 1")
Gniazdo elektryczne
| ISO | NUMER CZĘŚCI | LS | ￠D | SZEŚCIOKĄT1 | A | T |
| 6.3 | LSQ-S4-02SF | 53,5 | 27,6 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04SF | 66,3 | 38,6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82,5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83,5 | 47,5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96,5 | 56 | 41 | 21 | G1 NPT1 |
| Uwaga: wymiana LSQ-S4-06SF SZYBCIEJ, wymiana LSQ-S4-06SF(E) Parker | ||||||
Wtyczka
| ISO | NUMER CZĘŚCI | LP | D | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18,5 | 19 | 12,5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04PF | 43,5 | 20,5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53,5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26,9 | 28,5 | 33,3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| Uwaga: wymiana LSQ-S4-06SF SZYBCIEJ, wymiana LSQ-S4-06SF(E) Parker | |||||||
Mocowanie sprzęgła
| ISO | NUMER CZĘŚCI | Ł | ￠D | SZEŚCIOKĄT1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72,2 | 27,6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82,6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12,5 | LSQ-S4-04 | 87,8 | 38,6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107,8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47,5 | 35 | 33,5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126,8 | 56,2 | 41 | 41 | G1 NPT1 |
| Uwaga: wymiana LSQ-S4-06SF SZYBCIEJ, wymiana LSQ-S4-06SF(E) Parker | ||||||
