Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: LSQ-CVV
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standard: |
Kompatybilny z serią FASTER CVV, blokowany gwintem |
WP: |
Ciśnienia robocze do 5000 psi (345 barów) |
Materiał: |
Stal węglowa |
Rozmiar: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Blokada wątku |
Standard: |
Kompatybilny z serią FASTER CVV, blokowany gwintem |
WP: |
Ciśnienia robocze do 5000 psi (345 barów) |
Materiał: |
Stal węglowa |
Rozmiar: |
1/4' - 1' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Blokada wątku |

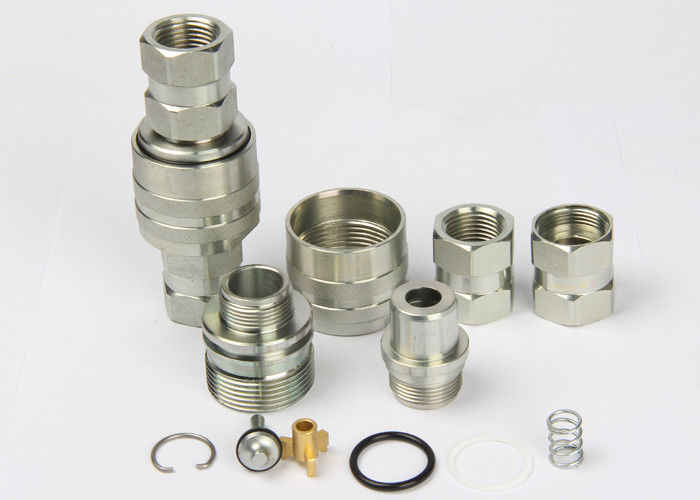

Typ połączenia gwintowanego LSQ-CVV, wymiana Stucchi VD, złącza hydrauliczne ze stali węglowej, chrom trzy
opis:
Rozmiar ciała (w) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
Ciśnienie znamionowe (PSI) | 5000 | 5000 | 5000 | 4500 | 5000 |
Znamionowy przepływ (GPM) | 3 | 6 | 12 | 28 | 50 |
Zakres temperatur (uszczelnienia standardowe) | -20℃ do +120℃ | ||||
Standardowy materiał uszczelnienia | NBR | ||||
NR CZĘŚCI | LS | D | SZEŚCIOKĄT1 | HEX3 | A | T |
LSQ-CVV-02SF | 58,6 | Φ34 | S19 | S30 | 13 | G1/4 NPT1/4 |
LSQ-CVV-03SF | 60,8 | Φ34 | S22 | S30 | 13 | G3/8 NPT3/8 |
LSQ-CVV-04SF | 67,7 | Φ42 | S27 | S36 | 18 | G1/2 NPT1/2 |
LSQ-CVV-06SF | 73,5 | Φ48 | S36 | S41 | 18 | G3/4 NPT3/4 |
LSQ-CVV-08SF | 94,5 | Φ56,5 | S41 | S51 | 24,5 | G1 NPT1 |
NUMER CZĘŚCI | LP | D | HEX2 | A | T |
LSQ-CVV-02PF | 60 | M24*2 | S19HEX | 13 | G1/4 NPT1/4 |
LSQ-CVV-03PF | 55,3 | M28*2 | S22HEX | 13 | G3/8 NPT3/8 |
LSQ-CVV-04PF | 61,5 | M36*2 | S27HEX | 18 | G1/2 NPT1/2 |
LSQ-CVV-06PF | 83,5 | M42*2 | S36HEX | 18 | G3/4 NPT3/4 |
LSQ-CVV-08PF | 94,5 | M48*3 | S41HEX | 24,5 | G1 NPT1 |
NUMER CZĘŚCI | Ł | D | SZEŚCIOKĄT1 | HEX2 | HEX3 | T |
LSQ-CVV-02 | 92,6 | Φ34 | S19 | S19 | S30 | G1/4 NPT1/4 |
LSQ-CVV-03 | 89,9 | Φ34 | S22 | S22 | S30 | G3/8 NPT3/8 |
LSQ-CVV-04 | 103 | Φ42 | S27 | S27 | S36 | G1/2 NPT1/2 |
LSQ-CVV-06 | 125 | Φ48 | S36 | S36 | S41 | G3/4 NPT3/4 |
LSQ-CVV-08 | 155 | Φ56,5 | S41 | S41 | S50 | G1 NPT1 |
