Szczegóły Produktu:
Zapłata:
|
Standard: | Kompatybilny z serią FASTER TNV, zawór grzybkowy | WP: | Ciśnienia robocze do 4000 psi (275 barów) |
---|---|---|---|
Materiał: | Stal węglowa | Rozmiar: | 1/4' - 1/2' |
Nitka: | BSPP, BSPT, NPT, NPTF, SAE | Połączenie: | Kulki blokujące |
High Light: | Szybkozłącze hydrauliczne NBR Seal,szybkozłącze LSQ-S9 typu zamkniętego,szybkozłącze chromowane trzy |

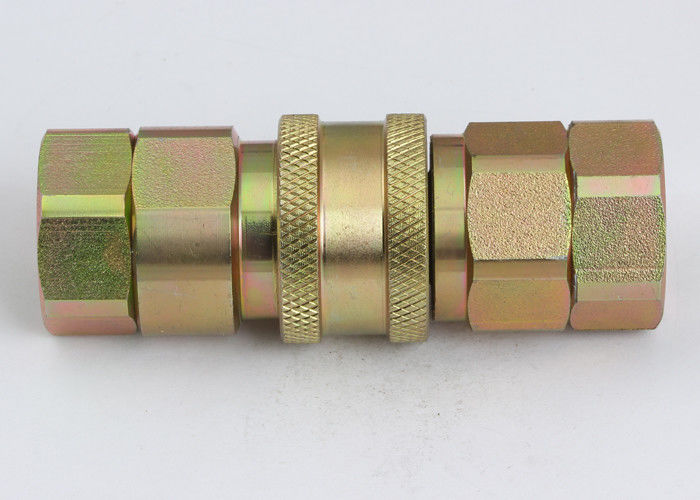

Szybkozłącza hydrauliczne LSQ-S9 Chromowane trzy
opis:
Szybkozłącze hydrauliczne typu zamkniętego LSQ-S9 (stal)
Zastosowania: seria LSQ-S9 wnosi do przemysłu sprawdzoną konstrukcję do użytku w sprzęcie budowlanym, sprzęcie leśnym, maszynach rolniczych, narzędziach olejowych, maszynach hutniczych i innych wymagających zastosowaniach hydraulicznych.
Dane techniczne:
Rozmiar ciała (w) | 1/4 | 3/8 | 1/2 |
Ciśnienie znamionowe (PSI) | 4000 | 4000 | 4000 |
Znamionowy przepływ (GPM) | 3 | 6 | 12 |
Zakres temperatur (uszczelnienia standardowe) | -20℃ do +120℃ | ||
Standardowy materiał uszczelnienia | NBR |
Cechy sprzęgieł serii LSQ-S9:
Kompatybilny z serią FASTER TNV.
Wydajność: płyn testowy: olej-200SUS, 1GPM = 3,78 l/min, 1PSID = 0,0069 MPa.
Seria LSQ-S9 (3/8", 1/2")
NR CZĘŚCI | T | SZEŚCIOKĄT1 | HEX2 | ¢D | Ł | LS | LP |
LSQ-S9-02 | NPT1/4 | 22 | 22 | 25.2 | 82,5 | 49,8 | 48 |
LSQ-S9-03 | NPT3/8 | 25.4 | 25.4 | 30,5 | 81,7 | 50,6 | 48,8 |
LSQ-S9-04 | NPT1/2 | 30.2 | 30.2 | 35 | 93,4 | 57,2 | 54,5 |
