Łatwe do czyszczenia szybkozłącza hydrauliczne z płaską powierzchnią czołową, trwałe łączniki płaskie firmy Parker

LSQ-HDB, ISO16028, sprzęgła hydrauliczne typu Flush Face ze stali węglowej, łączenie pod ciśnieniem, ocynkowane niklowane

Descripton:

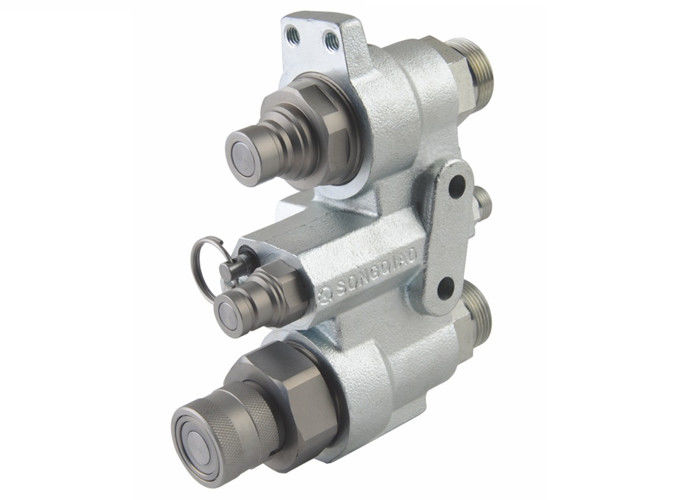

Seria zaworów modułowych LSQ-HDB to najnowsza innowacja firmy Songqiao zaprojektowana, aby sprostać wymaganiom rynku sprzętu mobilnego.Zaprojektowany w oparciu o informacje zwrotne z rynku i przy współpracy głównych producentów OEM, posiada system upustu ciśnienia resztkowego, który umożliwia operatorowi podłączanie i odłączanie dwóch linii obwodów z ciśnieniem resztkowym, zarówno męskim, jak i żeńskim.Seria zaworów modułowych LSQ-HDB jest wyposażona w wymienne złącza ISO 16028 z płaską powierzchnią czołową, ma konstrukcję modułową dla opcji z wieloma portami i pozwala na szeroki zakres rozmiarów złączek: 1/2 (04), 3/4 (08)

Aplikacje

Miniładowarka, Koparka, Mobilny sprzęt budowlany

JAK UŻYWAĆ

Przed podłączeniem wyczyść płaską powierzchnię współpracującą szybkozłączki, aby uniknąć włączenia zabrudzeń do obwodu.

Spuść ciśnienie resztkowe, wyciągając pokrętło i do góry, aby spuścić ciśnienie resztkowe z górnego złącza, aby spuścić ciśnienie resztkowe z dolnego złącza.

OSTRZEŻENIE

Nie zmniejszaj ciśnienia:

- Gdy osprzęt nie jest w pozycji spoczynkowej

- Podczas działania nasadki (ze względu na niebezpieczeństwo nieoczekiwanego ruchu nasadki)

Nie należy używać złącza żeńskiego odłączonego przy wysokiej częstotliwości impulsów ciśnienia.

Nie odłączać od przepływu i / lub ciśnienia pompy w obwodzie.Rozłączenie / podłączenie dozwolone tylko przy ciśnieniu resztkowym.

Nie rozłączać, gdy temperatura wewnątrz obwodu jest wyższa niż 80 (176).

W przypadku rozłączenia złączy sugeruje się użycie zaślepek ochronnych.

Ważne jest, aby ograniczyć zanieczyszczenie obwodu, aby uniknąć pogorszenia działania zaworów wewnętrznych.

Połącz - rozłącz maks.ciśnienie resztkowe: 3625 (PSI).

KORZYŚCI

Przyjazny dla użytkownika system upustowy umożliwia łatwe podłączanie i odłączanie przy ciśnieniu resztkowym.

Spuszcza ciśnienie resztkowe przed podłączeniem i odłączeniem, umożliwiając podłączenie bez ciśnienia i bez wysiłku w stanie bezpieczeństwa, aby zmniejszyć ryzyko obrażeń.

Płaska powierzchnia jest łatwa do czyszczenia, co pomaga zmniejszyć wtrącanie się zanieczyszczeń do obwodu hydraulicznego.

Minimalna utrata płynu podczas podłączania / odłączania, zmniejszająca utratę płynu do środowiska.

Minimalna ilość powietrza podczas podłączania / odłączania, poprawiająca prawidłowe działanie obwodu.

Opatentowana konstrukcja zaworu złącza wewnętrznego zapewnia minimalny spadek ciśnienia, utrzymując sprawność obwodu w systemie

Dobra odporność na impulsy ciśnieniowe.

Kompaktowa smukła i elastyczna konstrukcja (pozwala na stosowanie różnych rozmiarów złączek).

Bezpieczne i proste dla nas

CECHY TECHNICZNE I OPCJE

Wymienność: wyposażone w ISO 16028

sprzęgła dostępne w różnych konfiguracjach i różnych wymiarach

Typ złączek: płaska

Połączenie mechaniczne: kulki blokujące

System połączeń: naciśnij, aby połączyć

System rozłączania: Odciągnięcie tulei złącza żeńskiego

Podłączenie z ciśnieniem resztkowym: Po spuszczeniu ciśnienia za pomocą dźwigni

Rozłączenie przy ciśnieniu resztkowym: Po spuszczeniu ciśnienia za pomocą dźwigni

Uszczelki: standardowo z NBR (nitryl)

Pierścienie zabezpieczające przed wyciskaniem: PTFE
