Szczegóły produktu
Miejsce pochodzenia: Ningbo, Chiny (kontynent)
Nazwa handlowa: SONGQIAO
Numer modelu: KZF
Warunki płatności i wysyłki
Minimalne zamówienie: Do negocjacji
Cena: negocjowalne
Szczegóły pakowania: standardowy pakiet eksportowy lub zgodnie z życzeniami klientów.
Czas dostawy: w ciągu 30 dni lub zgodnie z wymaganiami klientów.
Możliwość Supply: 50000 sztuk / dzień, w zależności od wydajności warsztatu montażowego
Standard: |
ISO 7241-1 seria „B”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 1000 psi (69 barów) |
Materiał: |
Stal nierdzewna |
Rozmiar: |
1/8' - 2' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
Standard: |
ISO 7241-1 seria „B”, zawór grzybkowy |
WP: |
Ciśnienia robocze do 1000 psi (69 barów) |
Materiał: |
Stal nierdzewna |
Rozmiar: |
1/8' - 2' |
Nitka: |
BSPP, BSPT, NPT, NPTF, SAE |
Połączenie: |
Kulki blokujące |
KZF, ISO7241-B Szybkozłącza hydrauliczne Stal nierdzewna SS304
opis:

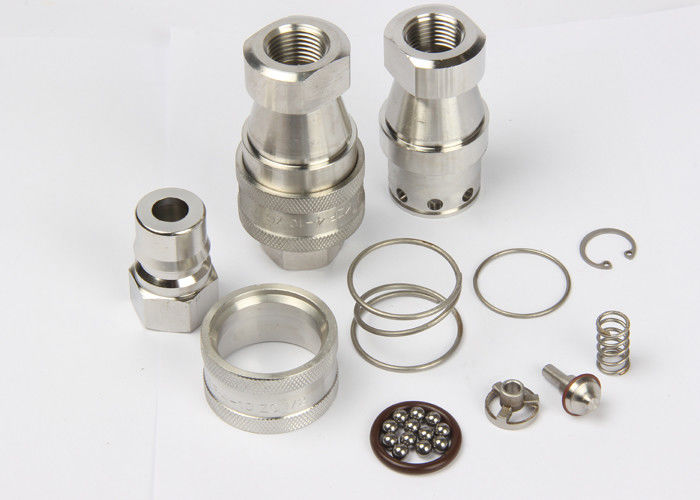

Szybkozłącze hydrauliczne typu zamkniętego KZF (stal nierdzewna 304)
Sprzęgła serii KZF ISO.B są zaprojektowane tak, aby były wytrzymałe, trwałe i najwyższej jakości w porównaniu z konkurencyjnymi normami ISO
7241 produktów.Idealnie nadają się do ciężkich zastosowań przemysłowych, które zazwyczaj obejmują:
• Przetwórstwo i produkcja żywności
• Przemysł stoczniowy
• Na morzu
• Obrabiarka/automatyzacja
• Rafinerie ropy naftowej
• Huty
•Chemia i farmaceutyki
Specyfikacje
| Rozmiar ciała (w) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| Ciśnienie znamionowe (PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| Znamionowy przepływ (GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| Zakres temperatur (uszczelnienia standardowe) | -20℃ do +120℃ | ||||||||
| Standardowy materiał uszczelnienia | VITON | ||||||||
Cechy sprzęgieł serii KZF:
1. Dostępne zawory grzybkowe zapobiegające rozłączeniu wycieków.
2. Zawory grzybkowe otwierają się automatycznie po połączeniu, przy znamionowym ciśnieniu roboczym, aby zapewnić szybki przepływ.
3. Niezawodny mechanizm blokujący kulkę utrzymuje razem współpracujące połówki.
4. Gniazdo i wtyczka są precyzyjnie obrabiane z pełnego pręta.
5. Seria KZF jest zgodna z normą ISO 7241-B
6. Kompatybilny z seriami PARKER 60, FASTER HNV, AEROQUIP FD45 i HANSEN HK.
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
Gniazdo elektryczne
| ISO | NUMER CZĘŚCI | LS | ￠D | SZEŚCIOKĄT1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12,5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12,5 | KZF-04SF | 72,5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64,5 | 41 | 23 | ZG1 |
| 31,5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| Uwaga: Tylko rozmiary od 01 do 08 są zgodne z normą ISO 7241-B | ||||||
Wtyczka
| ISO | NUMER CZĘŚCI | LP | D | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22,5 | 17 | 12,5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12,5 | KZF-04PF | 44 | 23,5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31,4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37,8 | 40 | 41 | 23 | ZG1 |
| 31,5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| Uwaga: Tylko rozmiary od 01 do 08 są zgodne z normą ISO 7241-B | |||||||
Mocowanie sprzęgła
| ISO | NR CZĘŚCI | Ł | ￠D | SZEŚCIOKĄT1 | HEX2 | T |
| 5 | KZF-01 | 58,5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72,5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80,5 | 35 | 22 | 22 | ZG3/8 |
| 12,5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124,5 | 64,5 | 41 | 41 | ZG1 |
| 31,5 | KZF-10 | 140,5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150,5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160,5 | 102 | 77 | 77 | ZG2 |
| Uwaga: Tylko rozmiary od 01 do 08 są zgodne z normą ISO 7241-B | ||||||
