Japoński typ szybkiego sprzężenia hydraulicznego z zakresem ciśnienia od 1000 do 2000 psi i rozmiarami od 1/8 do 1/2 cali

Szczegóły produktu

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Cena: 1

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Japoński typ szybkiego sprzężenia hydraulicznego, 1000 do 2000 PSI hydrauliczne sprzężenie szybkiego połączenia, 1/8 do 1/2 cali szybkiego odłączenia sprzęgła


Model nr:	LSQ-RD (mosiądz bez zaworu)	Naciski robocze:	1000 do 2000 psi
Połączenie mechaniczne:	Kulki blokujące	Rozmiar ciała:	1/8, 1/4, 3/8, 1/2
Oceń ciśnienie:	1000-2000 PSI	Przepływ oceniany:	3, 6, 12, 12 gpm
Zakres temperatur:	-20ºC do +120ºC	płyn testowy:	Olej-200sus
Konwersja przepływu:	1GPM = 3,78 l/min	Konwersja ciśnienia:	1PSID = 0,0069MPA
Opcje materialne:	Mosiądz, 304 stal nierdzewna	Zgodność:	Seria Nitto TSP
Wymiary części:	Wiele rozmiarów (patrz tabele)	Rozmiary wątków:	ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1
Zdolność produkcyjna:	100000 zestawów/miesiąc

Model nr:	LSQ-RD (mosiądz bez zaworu)
Naciski robocze:	1000 do 2000 psi
Połączenie mechaniczne:	Kulki blokujące
Rozmiar ciała:	1/8, 1/4, 3/8, 1/2
Oceń ciśnienie:	1000-2000 PSI
Przepływ oceniany:	3, 6, 12, 12 gpm
Zakres temperatur:	-20ºC do +120ºC
płyn testowy:	Olej-200sus
Konwersja przepływu:	1GPM = 3,78 l/min
Konwersja ciśnienia:	1PSID = 0,0069MPA
Opcje materialne:	Mosiądz, 304 stal nierdzewna
Zgodność:	Seria Nitto TSP
Wymiary części:	Wiele rozmiarów (patrz tabele)
Rozmiary wątków:	ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1
Zdolność produkcyjna:	100000 zestawów/miesiąc

Japoński typ szybkiego sprzężenia hydraulicznego z zakresem ciśnienia od 1000 do 2000 psi i rozmiarami od 1/8 do 1/2 cali

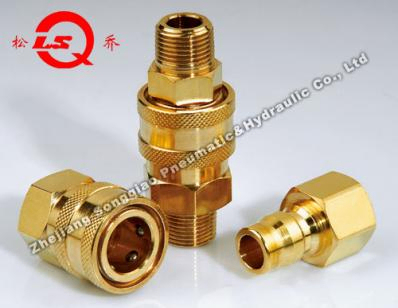

Szybkozłącze hydrauliczne typu japońskiego LSQ-RD

Opis produktu

Seria LSQ-RD to złącza bezzaworowe przeznaczone do zastosowań wymagających maksymalnego przepływu. Ich gładki, otwarty otwór zapewnia najniższy spadek ciśnienia spośród wszystkich szybkozłączy, dzięki czemu idealnie nadają się do wysokociśnieniowych myjek wodnych i parowych, urządzeń do czyszczenia dywanów, przewodów chłodziwa do form i innych zastosowań bez zaworów.

Kluczowe funkcje

Gładka konstrukcja z otwartym otworem bez zaworów minimalizuje spadek ciśnienia i umożliwia łatwe czyszczenie w zastosowaniach multimedialnych
Wykonane maszynowo z litego pręta, co zapewnia trwałość i jakość
Dostępne w wykonaniu z mosiądzu i stali nierdzewnej 304
Zamienne z podobnymi złączami innych producentów
Kompatybilny z serią NITTO TSP

Dane techniczne

Rozmiar ciała (cale)	1/8	1/4	3/8	1/2
Ciśnienie znamionowe (PSI) Mosiądz kpr/Npl	1000	1000	1000	1000
Ciśnienie znamionowe (PSI) SS kpr/npl	2000	2000	1500	1500
Przepływ znamionowy (GPM)	3	6	12	12
Zakres temperatur (uszczelnienia standardowe)	-20°C do +120°C

Dane dotyczące wydajności

Płyn testowy: Oil-200SUS
1GPM = 3,78 l/min
1PSID = 0,0069 MPa

Dane techniczne numeru części

Seria LSQ-RD – typ SF

NR CZĘŚCI	LS	¢D	szesnastkowy1	A	T
LSQ-RD-01SF	27	17,5	14	9	ZG1/8
LSQ-RD-02SF	32	24	19	13	ZG1/4
LSQ-RD-03SF	35,8	28.3	23	13	ZG3/8
LSQ-RD-04SF	42,6	35	29	17	ZG1/2
LSQ-RD-06SF	49,5	41	36	18	ZG3/4
LSQ-RD-08SF	59.3	57,8	50	22	ZG1

Seria LSQ-RD – typ SM

NR CZĘŚCI	LS	¢D	szesnastkowy1	A	T
LSQ-RD-01SM	30	17,5	14	9	ZG1/8
LSQ-RD-02SM	42	24	19	13	ZG1/4
LSQ-RD-03SM	46.3	28.3	23	13	ZG3/8
LSQ-RD-04SM	56.1	35	29	17	ZG1/2
LSQ-RD-06SM	61	41	36	18	ZG3/4
LSQ-RD-08SM	67,3	57,8	50	22	ZG1

Seria LSQ-RD – typ PF

NR CZĘŚCI	płyta długogrająca	C	SZES2	A	T
LSQ-RD-01PF	26	15,5	14	9	ZG1/8
LSQ-RD-02PF	35	18	17	13	ZG1/4
LSQ-RD-03PF	38	21.2	21	13	ZG3/8
LSQ-RD-04PF	45	24,5	29	17	ZG1/2
LSQ-RD-06PF	50	28	32	18	ZG3/4
LSQ-RD-08PF	61	36	41	22	ZG1

Seria LSQ-RD – typ PM

NR CZĘŚCI	płyta długogrająca	C	szesnastkowy1	A	T
LSQ-RD-01PM	32	15,5	12	9	ZG1/8
LSQ-RD-02PM	38	18	17	13	ZG1/4
LSQ-RD-03PM	43	21.2	19	13	ZG3/8
LSQ-RD-04PM	52	24,5	23	17	ZG1/2
LSQ-RD-18:00	56	28	29	18	ZG3/4
LSQ-RD-20:00	73	36	41	22	ZG1
