ISO 7241-B Szybkie sprzężenie hydrauliczne z ciśnieniem 2000 psi i zgodność z serią PARKER 60

Szczegóły produktu

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Cena: 5

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ISO 7241-B Szybkie sprzężenie hydrauliczne, Połączenie szybkiego uwalniania 2000 psi, Parker serii 60 hydrauliczne sprzęgło szybkiego połączenia


Numer modelu:	LSQ-S2-SS (ISO B SS316)	Połączenie mechaniczne:	Kulki blokujące
Presja robocza:	2000 psi	Zakres temperatur:	-20 ° C do +180 ° C.
Materiał pieczęci:	Flourocarbon	Rozmiary ciała:	1/8, 1/4, 3/8, 1/2, 3/4, 1 cal
Przepływ oceniany:	1, 3, 6, 12, 28, 50 gpm	Tworzywo:	Stal nierdzewna 316
Typ połączenia:	Podwójne wyłączenie	Norma ISO:	ISO 7241-B
Kompatybilna seria:	Parker 60, szybszy HNV, Aeroquip FD45, Hansen HK	Rozmiar hex1:	17, 19, 24, 30, 36, 41 mm
Rozmiar hex2:	14, 19, 24, 27, 36, 41 mm	Typ wątku:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Zdolność produkcyjna:	100000 zestawów/miesiąc

Numer modelu:	LSQ-S2-SS (ISO B SS316)
Połączenie mechaniczne:	Kulki blokujące
Presja robocza:	2000 psi
Zakres temperatur:	-20 ° C do +180 ° C.
Materiał pieczęci:	Flourocarbon
Rozmiary ciała:	1/8, 1/4, 3/8, 1/2, 3/4, 1 cal
Przepływ oceniany:	1, 3, 6, 12, 28, 50 gpm
Tworzywo:	Stal nierdzewna 316
Typ połączenia:	Podwójne wyłączenie
Norma ISO:	ISO 7241-B
Kompatybilna seria:	Parker 60, szybszy HNV, Aeroquip FD45, Hansen HK
Rozmiar hex1:	17, 19, 24, 30, 36, 41 mm
Rozmiar hex2:	14, 19, 24, 27, 36, 41 mm
Typ wątku:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
Zdolność produkcyjna:	100000 zestawów/miesiąc

ISO 7241-B Szybkie sprzężenie hydrauliczne z ciśnieniem 2000 psi i zgodność z serią PARKER 60

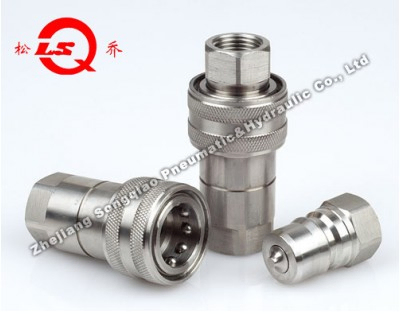

Szybkozłącze hydrauliczne typu zamkniętego LSQ-S2-SS (STAL NIERDZEWNA 316)

Opis produktu

Szybkozłącze hydrauliczne typu zamkniętego LSQ-S2-SS jest wykonane z wytrzymałej stali nierdzewnej 316, przeznaczone do wymagających zastosowań hydraulicznych, gdzie linie przesyłu płynów wymagają częstego łączenia i rozłączania.

Zastosowania

Idealne do stosowania w:

Sprzęcie budowlanym
Sprzęcie leśnym
Maszynach rolniczych
Narzędziach i sprzęcie naftowym
Maszynach w walcowniach stali
Innych zastosowaniach hydraulicznych wymagających minimalnej utraty płynu

Zakres temperatur (standardowe uszczelnienia): -20°C do +180°C
Standardowy materiał uszczelnienia: Fluorokauczuk (VITON)

Specyfikacje techniczne

Rozmiar korpusu (cale)	1/8	1/4	3/8	1/2	3/4	1
Ciśnienie znamionowe (PSI)	2000	2000	1500	1500	1000	2000
Przepływ znamionowy (GPM)	1	3	6	12	28	50

Kluczowe cechy

Zawory grzybkowe zapobiegają wyciekom po rozłączeniu
Automatyczne otwieranie zaworu po połączeniu w zakresie znamionowego ciśnienia roboczego
Niezawodny mechanizm blokowania kulkowego dla bezpiecznego połączenia
Precyzyjnie obrobione z litego pręta
Zgodne z normą ISO 7241-B
Kompatybilne z serią PARKER 60, serią FASTER HNV, serią AEROQUIP FD45 i serią HANSEN HK

Wymiary gniazda

ISO	NR CZĘŚCI	LS	ØD	HEX1	A	T
5	LSQ-S2-SS-01SF	50	24	17	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02SF	58	28.5	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03SF	65	35	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04SF	73.4	42	30	17	G1/2 NPT1/2
20	LSQ-S2-SS-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08SF	103	65	41	23	G1 NPT1

Wymiary wtyczki

ISO	NR CZĘŚCI	LP	d	C	HEX2	A	T
5	LSQ-S2-SS-01PF	31	10.8	19	14	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02PF	36	14.2	22.8	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03PF	40	19	25	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04PF	46.5	23.5	28	27	17	G1/2 NPT1/2
20	LSQ-S2-SS-06PF	56	31.5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08PF	63	37.8	35.5	41	23	G1" NPT1"

Wymiary kompletnego złącza

ISO	NR CZĘŚCI	L	ØD	HEX1	HEX2	T
5	LSQ-S2-SS-01	62.5	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-SS-02	72.2	28.5	19	19	G1/4 NPT1/4
10	LSQ-S2-SS-03	80.5	35	24	24	G3/8 NPT3/8
12.5	LSQ-S2-SS-04	91.5	42	30	27	G1/2 NPT1/2
20	LSQ-S2-SS-06	112.5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-SS-08	126.5	65	41	41	G1 NPT1
