Hydrauliczne szybkozłącze dwuzaworowe z zakresem temperatur -20 do +180 dla maszyn budowlanych

Szczegóły produktu

Warunki płatności i wysyłki

Minimalne zamówienie: 1

Cena: 3.5

Najlepszą cenę

Szczegóły produktu

Opis produktu

Podkreślić:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Hydrauliczne szybkozłącze dwuzaworowe, Zakres temperatur -20 do +180 Szybkozłącze, Hydrauliczne szybkozłącze do maszyn budowlanych


Numer modelu:	LSQ-S8 (mosiądz ISO B)	Presja robocza:	1000 psi
Zakres temperatur:	-20ºC do +120ºC	Materiał pieczęci:	Nbr
Rozmiary ciała:	1/4, 3/8, 1/2, 3/4, 1 cal	Przepływ oceniany:	3, 6, 12, 28, 50 gpm
Zawór poppet:	Tak	Mechanizm blokowania kulki:	Tak
Tworzywo:	Mosiądz	Zachowalność:	ISO 7241 Seria B
Materiał gniazda:	Stały pręt	Kompatybilna seria:	Parker 60, szybszy HNV, Aeroquip FD45, Hansen HK
Rodzaje gwintów:	ZG1/4, NPT1/4, ZG3/8, NPT3/8, ZG1/2, NPT1/2, ZG3/4, NPT3/4, ZG1, NPT1	Rozmiary sześciokątne:	22, 27, 30, 36, 41 mm
Zdolność produkcyjna:	100000 zestawów/miesiąc

Numer modelu:	LSQ-S8 (mosiądz ISO B)
Presja robocza:	1000 psi
Zakres temperatur:	-20ºC do +120ºC
Materiał pieczęci:	Nbr
Rozmiary ciała:	1/4, 3/8, 1/2, 3/4, 1 cal
Przepływ oceniany:	3, 6, 12, 28, 50 gpm
Zawór poppet:	Tak
Mechanizm blokowania kulki:	Tak
Tworzywo:	Mosiądz
Zachowalność:	ISO 7241 Seria B
Materiał gniazda:	Stały pręt
Kompatybilna seria:	Parker 60, szybszy HNV, Aeroquip FD45, Hansen HK
Rodzaje gwintów:	ZG1/4, NPT1/4, ZG3/8, NPT3/8, ZG1/2, NPT1/2, ZG3/4, NPT3/4, ZG1, NPT1
Rozmiary sześciokątne:	22, 27, 30, 36, 41 mm
Zdolność produkcyjna:	100000 zestawów/miesiąc

Hydrauliczne szybkozłącze dwuzaworowe z zakresem temperatur -20 do +180 dla maszyn budowlanych

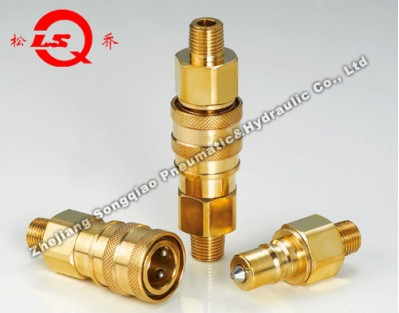

Szybkozłącze pneumatyczne i hydrauliczne średniociśnieniowe LSQ-S8 o wysokiej wydajności (mosiężne)

Średniociśnieniowe szybkozłącze pneumatyczne i hydrauliczne LSQ-S8 o wysokiej wydajności (MOSIĄDZ) zostało zaprojektowane do wymagających zastosowań hydraulicznych, gdzie niezbędny jest niezawodny transfer płynu.

Aplikacje

Złącza LSQ-S8 są stosowane w różnych zastosowaniach hydraulicznych, w których przewody przesyłowe płynu wymagają częstego łączenia i rozłączania bez utraty płynu. Typowe zastosowania obejmują:

Sprzęt budowlany
Sprzęt leśny
Maszyny rolnicze
Narzędzia do oleju
Maszyny hutnicze
Inne wymagające zastosowania hydrauliczne

Dane techniczne

Rozmiar ciała (cale)	1/4	3/8	1/2	3/4	1
Ciśnienie znamionowe (PSI)	1000	1000	1000	1000	1000
Przepływ znamionowy (GPM)	3	6	12	28	50
Zakres temperatur	-20°C do +120°C
Standardowy materiał uszczelnienia	NBR

Kluczowe funkcje

Zawory grzybkowe zapobiegają rozłączonym wyciekom
Automatyczne otwieranie zaworu po podłączeniu przy znamionowym ciśnieniu roboczym
Niezawodny mechanizm blokujący kulkę zapewniający bezpieczne połączenie
Precyzyjnie obrobione z litego pręta
Zgodny z normą ISO 7241-B
Kompatybilny z serią PARKER 60, serią FASTER HNV, serią AEROQUIP FD45 i serią HANSEN HK

Wymiary techniczne - gniazdo

ISO	CZĘŚĆ NR.	LS	¢D	szesnastkowy1	A	T
6.3	LSQ-S8-02SM	62,5	27	22	13	ZG1/4 NPT1/4
10	LSQ-S8-03SM	68,5	35	27	13	ZG3/8 NPT3/8
12,5	LSQ-S8-04SM	77,5	45	30	16	ZG1/2 NPT1/2
20	LSQ-S8-06SM	93,5	54	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	98	64,5	41	20	ZG1 NPT1

Wymiary techniczne - wtyczka

ISO	CZĘŚĆ NR.	płyta długogrająca	D	C	SZES2	A	T
6.3	LSQ-S8-14:00	53	14.2	22,5	22	13	ZG1/4 NPT1/4
10	LSQ-S8-15:00	55,5	19	25	27	13	ZG3/8 NPT3/8
12,5	LSQ-S8-16:00	64,5	23,5	28	30	16	ZG1/2 NPT1/2
20	LSQ-S8-18:00	74,5	31.4	36	36	18	ZG3/4 NPT3/4
25	LSQ-S8-08SM	78	37,8	40	41	20	ZG1 NPT1

Wymiary techniczne – kompletny montaż

ISO	CZĘŚĆ NR.	L	¢D	szesnastkowy1	SZES2	T
6.3	LSQ-S8-02	94	27	22	22	ZG1/4 NPT1/4
10	LSQ-S8-03	99	35	27	27	ZG3/8 NPT3/8
12,5	LSQ-S8-04	115,5	45	30	30	ZG1/2 NPT1/2
20	LSQ-S8-06	133	54	36	36	ZG3/4 NPT3/4
25	LSQ-S8-08	136,5	64,5	41	41	ZG1 NPT1
