Podkreślić:
System blokowania kulki szybkie sprzężenie hydrauliczne
, ISO 7241-A Standardowe hydrauliczne sprzężenie szybkiego połączenia
, Chromowane szybkie odłączenie sprzęgła hydraulicznego
Model nr: |
LSQ-ISOA |
Połączenie mechaniczne: |
System blokowania piłki |
Naciski robocze: |
2000-5000 psi |
Rozmiar ciała: |
1/4, 3/8, 1/2, 3/4, 1 |
Ciśnienie znamionowe: |
5000, 4000, 4000, 3000, 3000 psi |
Przepływ oceniany: |
3, 6, 12, 28, 50 gpm |
Zakres temperatur: |
-20ºC do +120ºC |
Materiał pieczęci: |
Nbr |
Średnica gniazda: |
Φ26, φ31.5, φ38.5, φ48, φ56 |
Rozmiar sześciokątny: |
19, 22, 27, 34, 41 |
Typ wątku: |
G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1 |
Długość: |
74,2, 78,5, 88,2, 110,4, 132,9 |
Średnica wtyczki: |
11,8, 17,3, 20,5, 29, 34,3 |
Długość wtyczki: |
38,5, 39, 44, 55, 66 |
Zdolność produkcyjna: |
10000 zestawów / miesiąc |

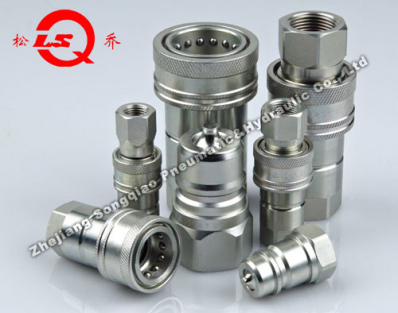

LSQ-ISOA Zamknięty typ szybkiego sprzężenia hydraulicznego z układem blokowania kulkowego i chromowaniem Standard ISO 7241-A
Szybkozłącze hydrauliczne typu LSQ-ISOA (STAL) (NOWE)
Zastosowania
Seria LSQ-ISOA to sprawdzona konstrukcja do wymagających zastosowań hydraulicznych, w tym w sprzęcie budowlanym, leśnym, maszynach rolniczych, narzędziach naftowych, sprzęcie naftowym, maszynach hutniczych i innych.
Specyfikacje
| Rozmiar korpusu (cale) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
| Ciśnienie znamionowe (PSI) |
5000 |
4000 |
4000 |
3000 |
3000 |
| Przepływ znamionowy (GPM) |
3 |
6 |
12 |
28 |
50 |
| Zakres temperatur (standardowe uszczelnienia) |
-20ºC do +120ºC |
| Standardowy materiał uszczelnienia |
NBR |
Cechy serii LSQ-ISOA
- Nowa konstrukcja zaworu odporna na uszkodzenia spowodowane impulsami wysokiego przepływu i ciśnienia
- Zawory grzybkowe zapobiegają wyciekom po rozłączeniu
- Zawory grzybkowe otwierają się automatycznie po połączeniu w zakresie znamionowego ciśnienia roboczego
- Krytyczne części są hartowane dla trwałości
- Niezawodny mechanizm blokowania kulkowego utrzymuje połączone połówki razem
- Gniazdo i wtyk precyzyjnie obrabiane z litego pręta
- Nowa obróbka chromowania zapewnia zaawansowaną odporność na rdzę
- Zgodny ze standardem ISO 7241-A
Kompatybilny z serią PARKER 6600, serią FASTER ANV, serią AEROQUIP 5600 i serią HANSEN HA 15000
Specyfikacje techniczne
Wymiary gniazda
| ISO |
NR CZĘŚCI |
LS |
Φ D |
HEX1 |
A |
T |
| 6.3 |
LSQ-ISOA-02SF |
50 |
Φ 26 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-ISOA-03SF |
57.1 |
Φ 31.5 |
22 |
16 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-ISOA-04SF |
66 |
Φ 38.5 |
27 |
18 |
G1/2 NPT1/2 |
| 20 |
LSQ-ISOA-06SF |
82.5 |
Φ 48 |
34 |
20.5 |
G3/4 NPT3/4 |
| 25 |
LSQ-ISOA-08SF |
100 |
Φ 58 |
41 |
20.5 |
G1 NPT1 |
Wymiary wtyku
| ISO |
NR CZĘŚCI |
LP |
d |
C |
HEX2 |
A |
T |
| 6.3 |
LSQ-ISOA-02PF |
38.5 |
11.8 |
15 |
19 |
13 |
G1/4 NPT1/4 |
| 10 |
LSQ-ISOA-03PF |
39 |
17.3 |
19 |
22 |
16 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-ISOA-04PF |
44 |
20.5 |
29 |
27 |
18 |
G1/2 NPT1/2 |
| 20 |
LSQ-ISOA-06PF |
55 |
29 |
29 |
34 |
20.5 |
G3/4 NPT3/4 |
| 25 |
LSQ-ISOA-08PF |
66 |
34.3 |
35 |
41 |
20.5 |
G1 NPT1 |
Wymiary montażowe
| ISO |
NR CZĘŚCI |
L |
¢D |
HEX1 |
HEX2 |
T |
| 6.3 |
LSQ-ISOA-02 |
74.2 |
Φ26 |
19 |
19 |
G1/4 NPT1/4 |
| 10 |
LSQ-ISOA-03 |
78.5 |
Φ31.5 |
22 |
22 |
G3/8 NPT3/8 |
| 12.5 |
LSQ-ISOA-04 |
88.2 |
Φ38.5 |
27 |
27 |
G1/2 NPT1/2 |
| 20 |
LSQ-ISOA-06 |
110.4 |
Φ48 |
34 |
34 |
G3/4 NPT3/4 |
| 25 |
LSQ-ISOA-08 |
132.9 |
Φ56 |
41 |
41 |
G1 NPT1 |
